中频炉谐波治理/无功补偿应用现场

行业背景：

      中频、高频加热电源应用于铸造、锻造、制管、防腐等。 分为6脉冲、 12脉冲、24脉冲电源。主要产生5、7、11、13、17、19等高次特征谐波。谐波直接影响到生产效率和整个配网系统的安全运行。

针对该行业我公司主要配置的电能质量产品有：高压、低压无源滤波补偿装置（XHFC），有源电力滤波装置（XHAPF）、有源无源相结合的滤波补偿装置（XHFC+XHAPF）。我公司每年有上百套中高频电源现场改造项目。

项目描述：

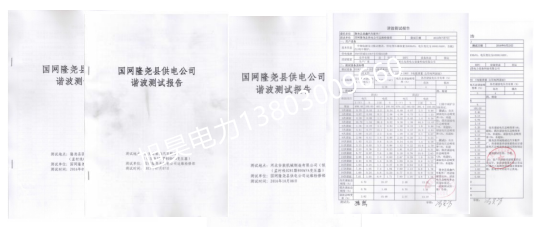

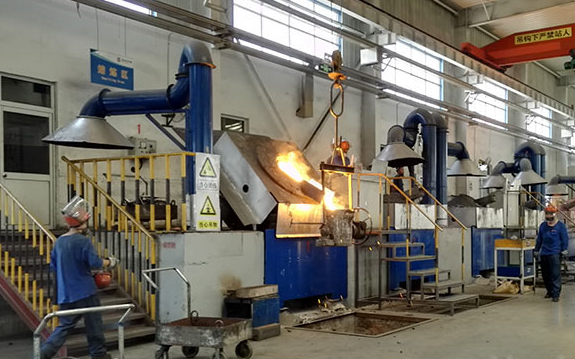

该项目是某公司中频铸造，其负载为1600KVA变压器带12脉冲串联谐振中频加热设备2T,3套，负载冲击变化较大，出现其他用电设备运行不稳定等现象，经测试配电系统中5、7、11、13次等谐波含量超标。

解决方案：

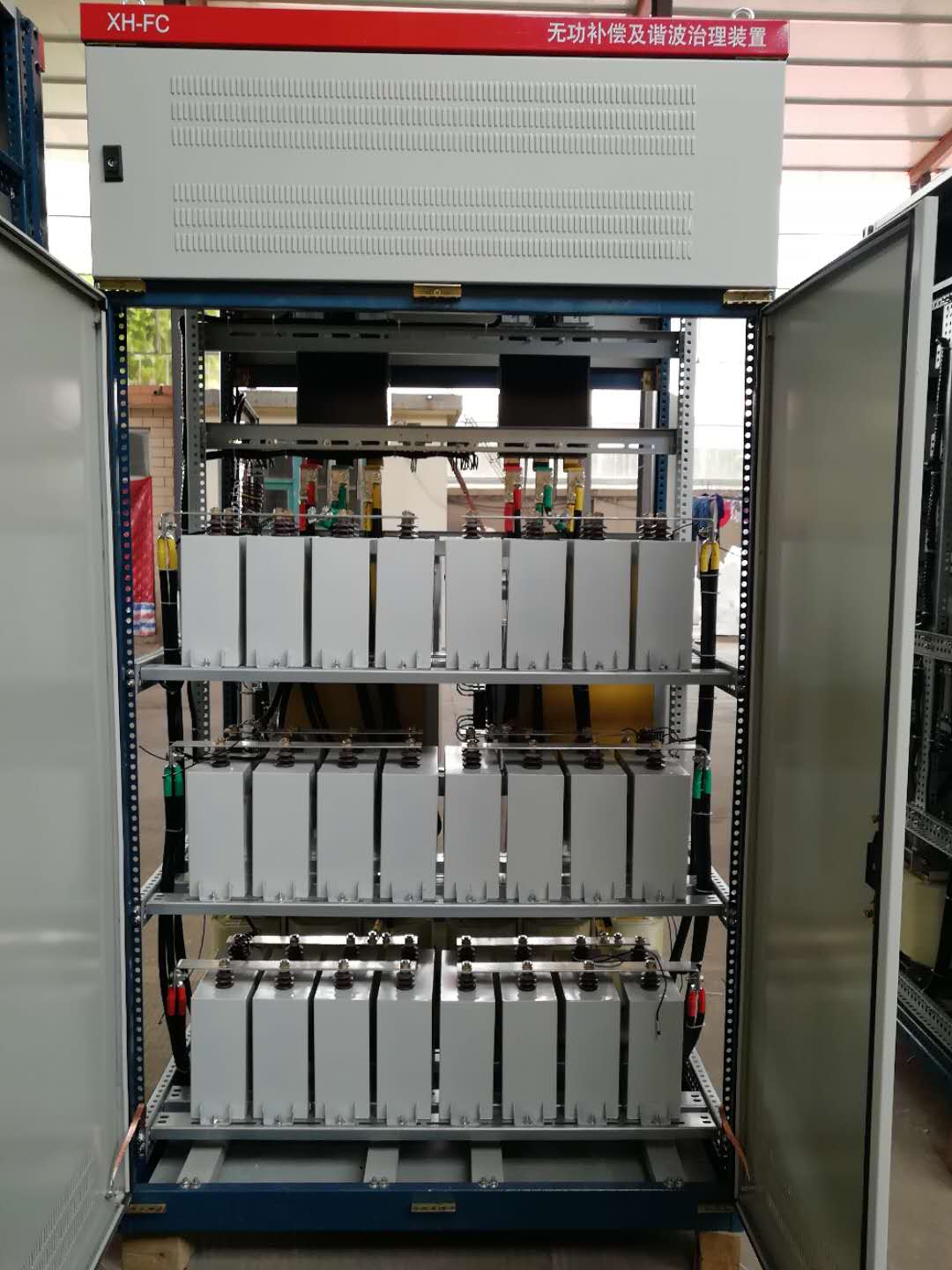

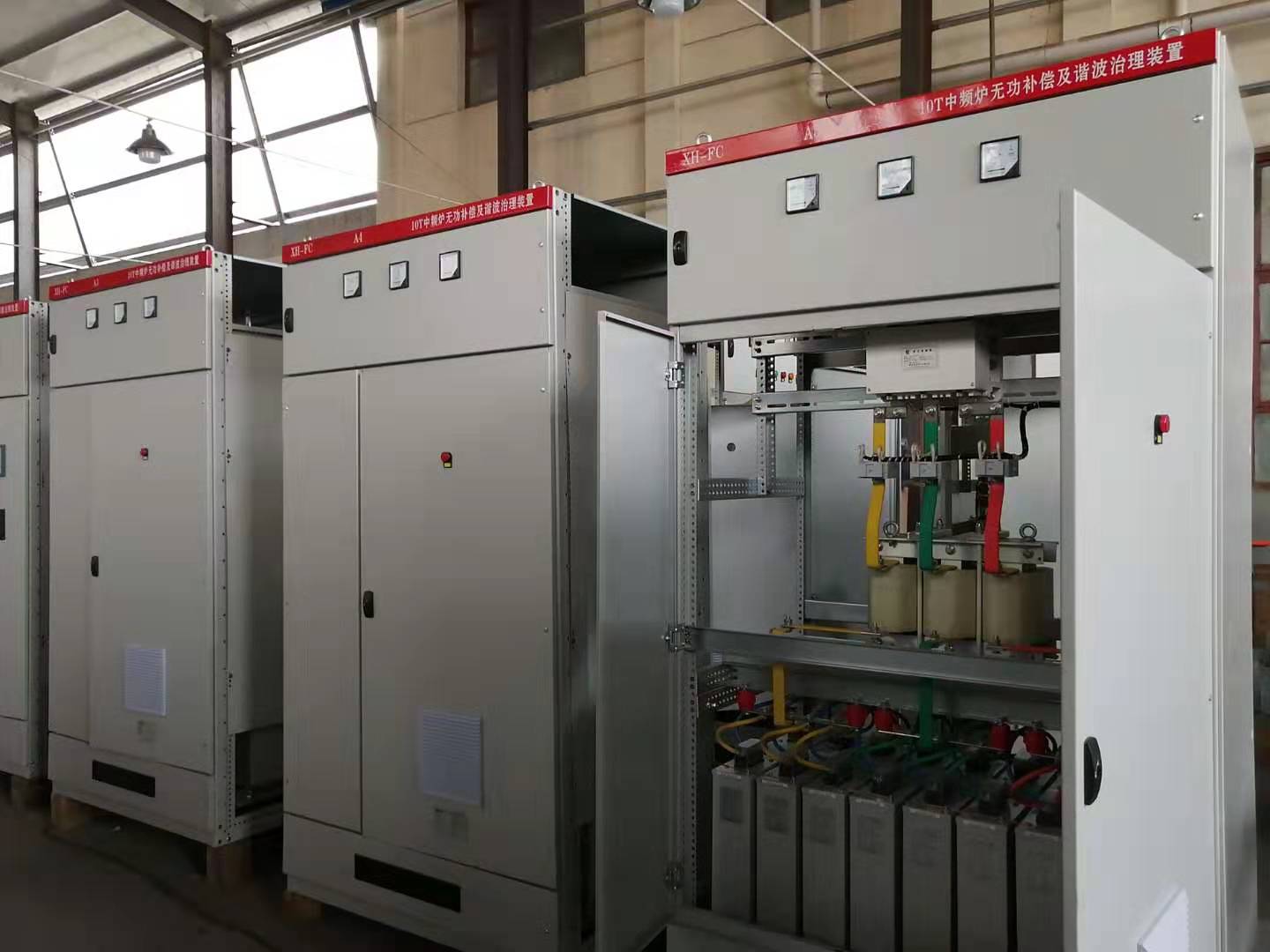

现场采用有源加无源滤波的解决方式，加装XHAPF-400/200-4L+XHFC-400/1000三套，效果明显，谐波达到国标范围之内。

型号说明：XHFC+XHAPF XHFC  XH-FC  XHAPF APF
