电弧炉滤波补偿方案

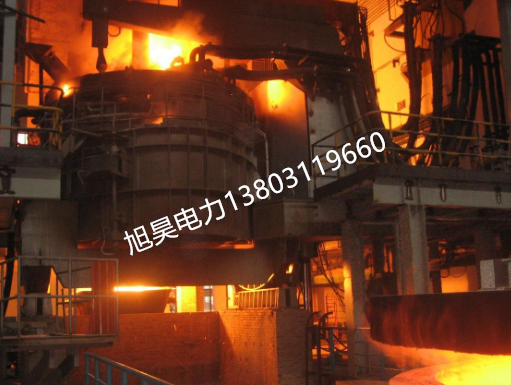

行业背景:


       冶金行业的电弧炉、精炼炉在运行中会产生大量复杂谐波,并出现电压
闪变、无功和三相不平衡等现象。需要在高压侧进行综合治理,

根据我公司多年经验,根据谐波数据,利用FC滤波支路治理谐波,并补偿部分无功功率,利用SVG快速输出感性和容性调节功率因数,治理电压闪变和三相不平衡效果突出。

       根据现场情况我公司主要配置的电能质量产品有:静止型高压动态无功补偿装置XHSVG,高压滤波补偿装置(XHFC),有源无源相结合的滤波补偿装置(XHSVG+XHFC)等。




项目描述:



该项目是山东冠县某铸造厂的谐波治理兼无功补偿项目,其电源为66300KVA  35/1KV变压器,其负载为中频加热设备,负载冲击变化较大,无功功率高,每月无功罚款在5万元左右,由于谐波含量大,影响其他用户用电设备运行,经测试配电系统中571113次等谐波含量超标,功率因数在0.75左右。




解决方案

针对现场负荷变化频繁,无功功率高,谐波含量大特性,我公司采用高压XHSVG+XHFC相结合的滤波补偿方案,在35KV侧加装XHSVG-35/3000 +XHFC-35/9000一套,效果良好,功率因数提高到0.94,谐波治理效果如下:


治理效果:


XHSVG-35/3000+

XHFC-35/9000

5次谐波

电流(A)

7次谐波

电流(A)

11次谐波

电流(A)

13次谐波

电流(A)

功率因数

cosφ

治理前

25

15

16

13

0.81

治理后

4.5

3

4

3

0.95

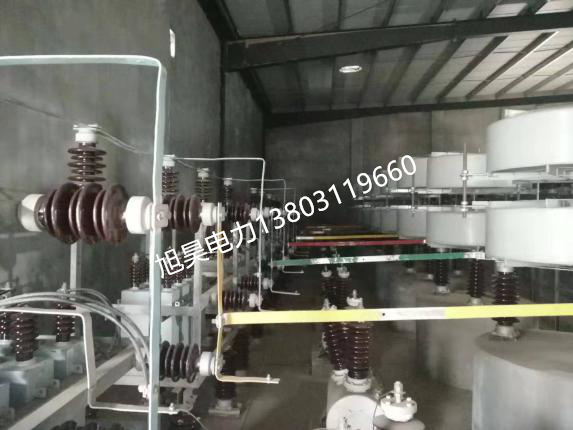

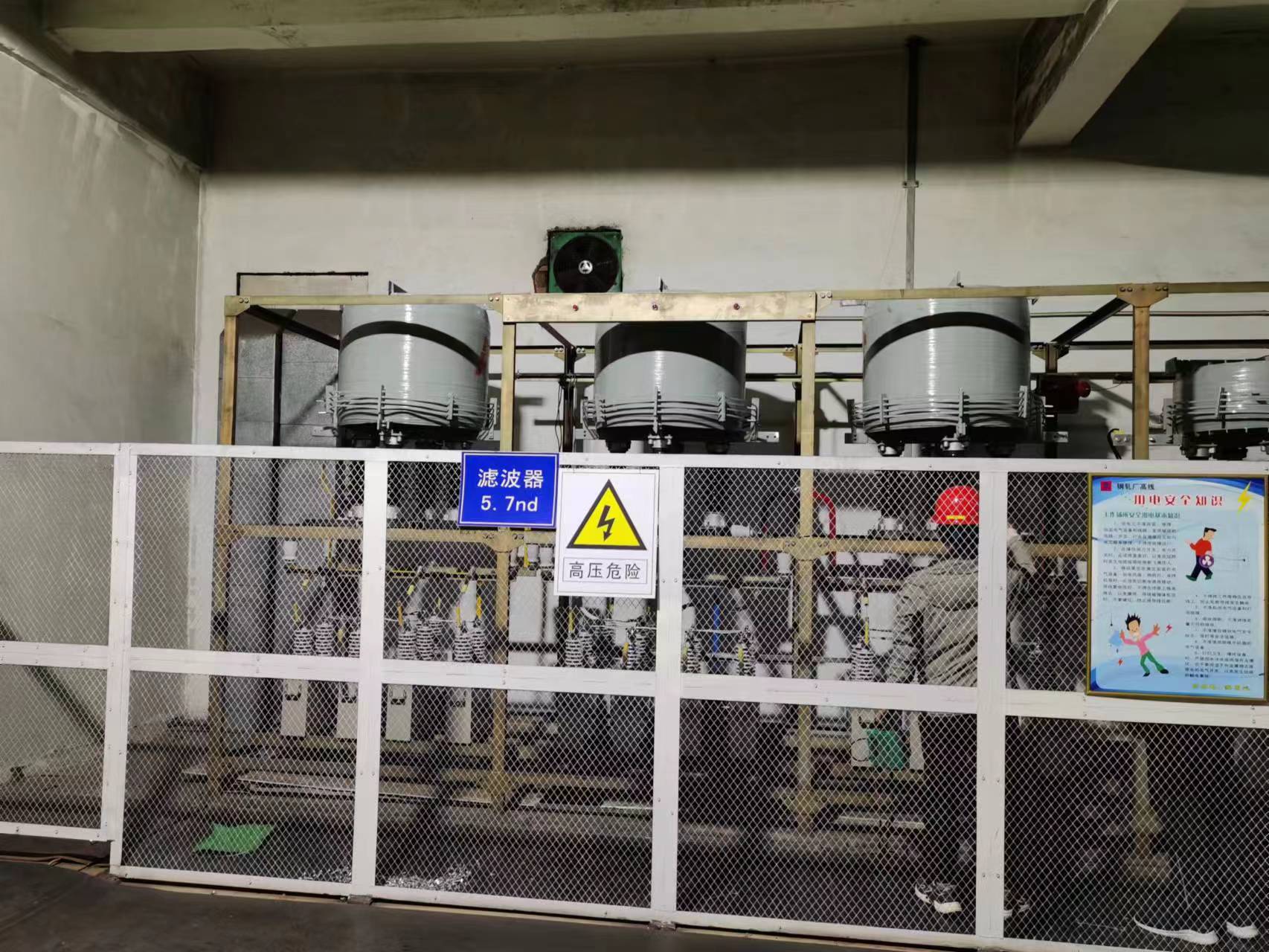

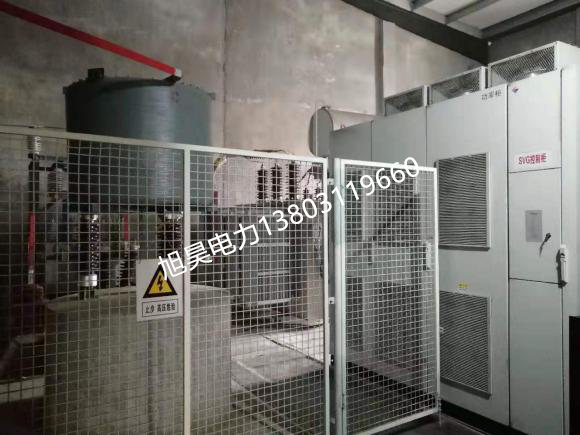

现场图片:

















型号说明:XHSVG+FC   XHSVG+XHFC  XHSVG   XHFC  XH-SVG+XH-FC
