光伏风电高压滤波补偿现场案例

行业背景：

光伏、风力发电在运行中会产生无功功率，谐波、电压闪变和三相不平衡。

并网接入系统要求补偿无功功率、注入系统公共连接点(P.C.C.点)母线的电能质量符合国家标准。

项目描述：

该项目是河北张家口某光伏发电项目，装机容量35M,设计补偿容量为7M

SVG装置可动态跟踪电网电压变化，并根据变化情况动态调节无功输出，实现稳定电压的作用。动态闭环响应时间不大于5ms，控制系统响应时间不大于1ms。

解决方案：

针对现场负荷变化频繁，无功功率高，谐波含量大特性，我公司采用高压XHSVG+XHFC相结合的滤波补偿方案，在35KV侧加装XHSVG-35/4000 +XHFC-35/3000一套

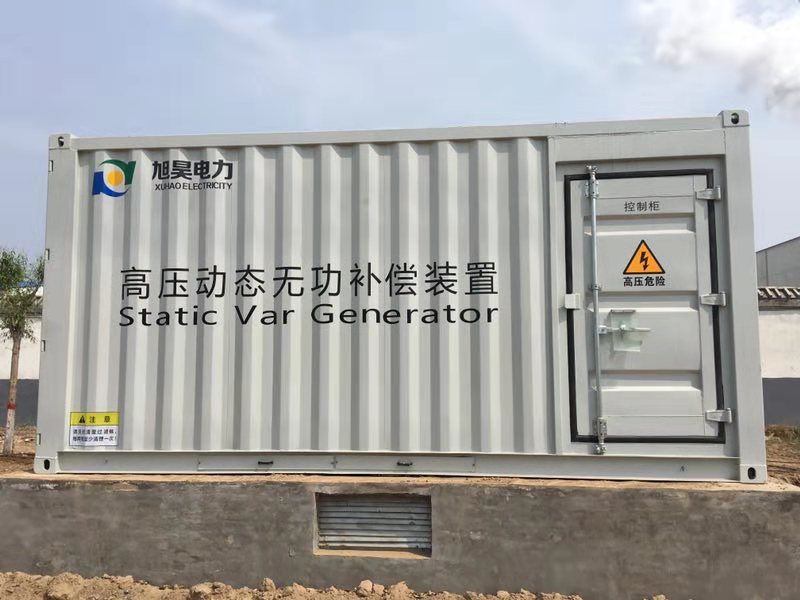

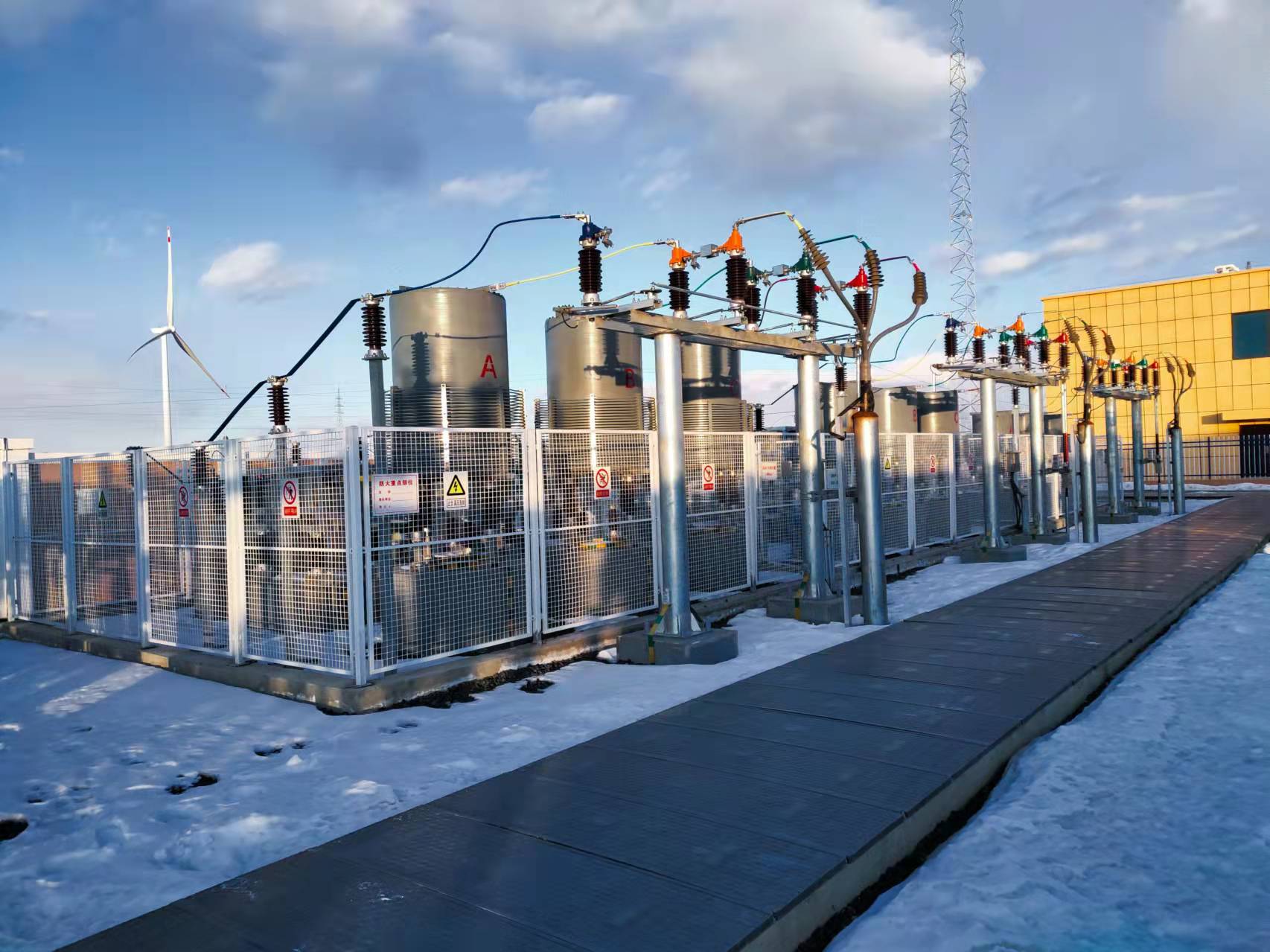

现场图片：
