变频器专用滤波补偿方案

    变频器用于感性负载,节能方面效果显著。目前在化工、制药、供水等行业广泛使用。变频器整流出现大量谐波,表现在网侧有5、7、11、13次谐波电流,一般最大以5、7次为主。



谐波危害

1、谐波会使无功补偿装置无法正常运行,造成无功罚款;

谐波的冲击会造成补偿柜的电容器容值衰减、损坏,无法补偿无功,产生力调电费罚款;严重的会出现漏油和火灾事故,影响电力系统的安全运行。

电机等感性负载在运行中要消耗大量的无功功率,大量使用变频器的企业必须保证无功补偿正常运行。

2、谐波导致一些现代化的精密控制机床和设备无法运行;

针对变频器系统采取谐波治理措施是必须的我公司针对变频器谐波的特点,设计了专用滤波补偿装置,可有效的滤除变频器装置产生的谐波,同时对系统进行有效的无功补偿,变罚款为奖励。效果立竿见影,效果图出。

装置主要特点

有效滤除变频器产生的特征谐波(5、7、11、13次),保证在负载较大或较轻时,都会补偿功率因数到0.9以上,不会发生无功功率欠补、过补现象;

稳定安全:对于上游的谐波电流呈现高阻抗,不吸收上游谐波电流:不会出现谐波放大现象,避免电容器火灾风险。

滤波装置智能自动运行,性能稳定可靠性高,不需要维护,工作可靠。


项目描述:

河北邢台某化工厂是我公司承接的现场改造工作。该厂由21250变压器:52台3-110KW变频器组成,经常出现变频器烧毁现象;总配电室的无功补偿柜内熔断器和电容器大量烧毁,补偿柜无法正常投用。连续出现无功罚款。经现场检测 5、7次谐波严重超标。

治理方案:

我公司针对变频器谐波的特点,根据变压器谐波含量分别治理,方案如下:

1#变压器方案为:加装200A有源滤波器,用于吸收现场谐波,同时改造补偿柜为无功补偿及谐波治理系统XHFC2#变压器无功补偿直接改造成无功补偿及谐波治理系统XHFC

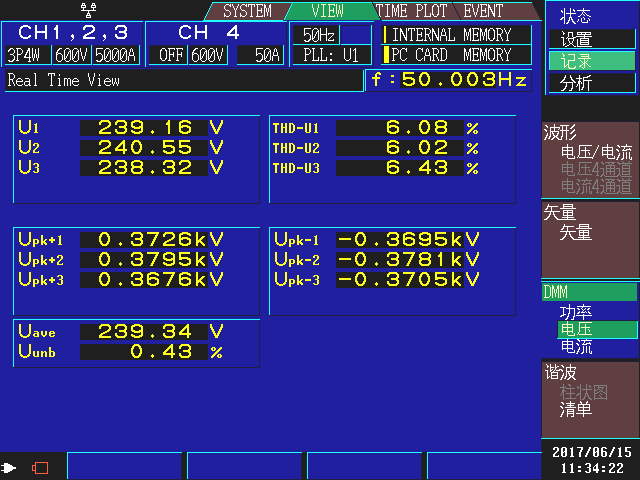

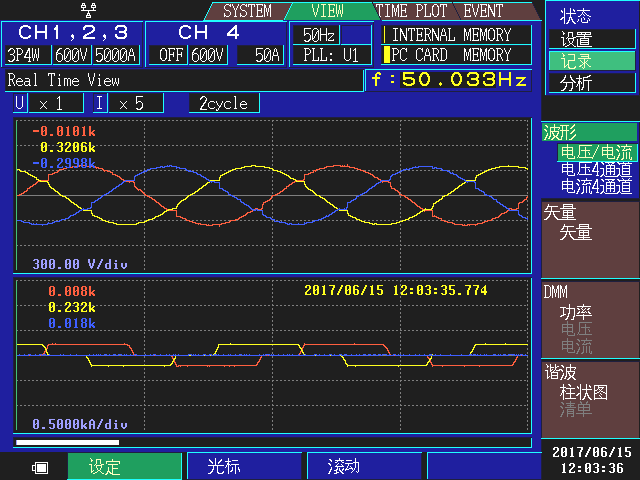

现场数据如下:

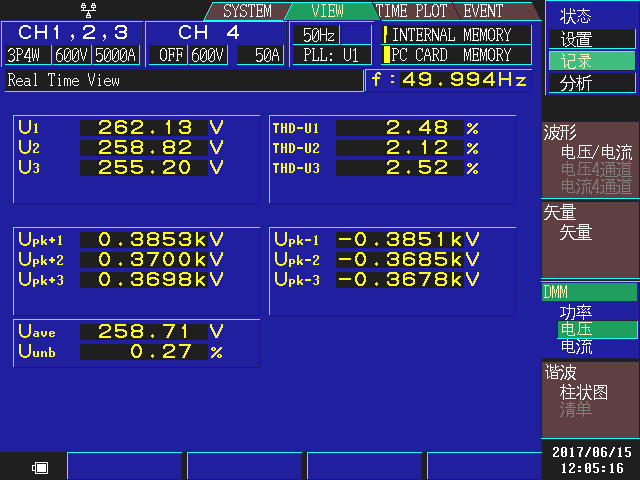

投用后效果明显,波形平顺,谐波电压降低到2.4%,功率因数达到0.95以上,变罚款为奖励,设备运行良好。


型号说明:XHTSF  XH-FC  XHFC
