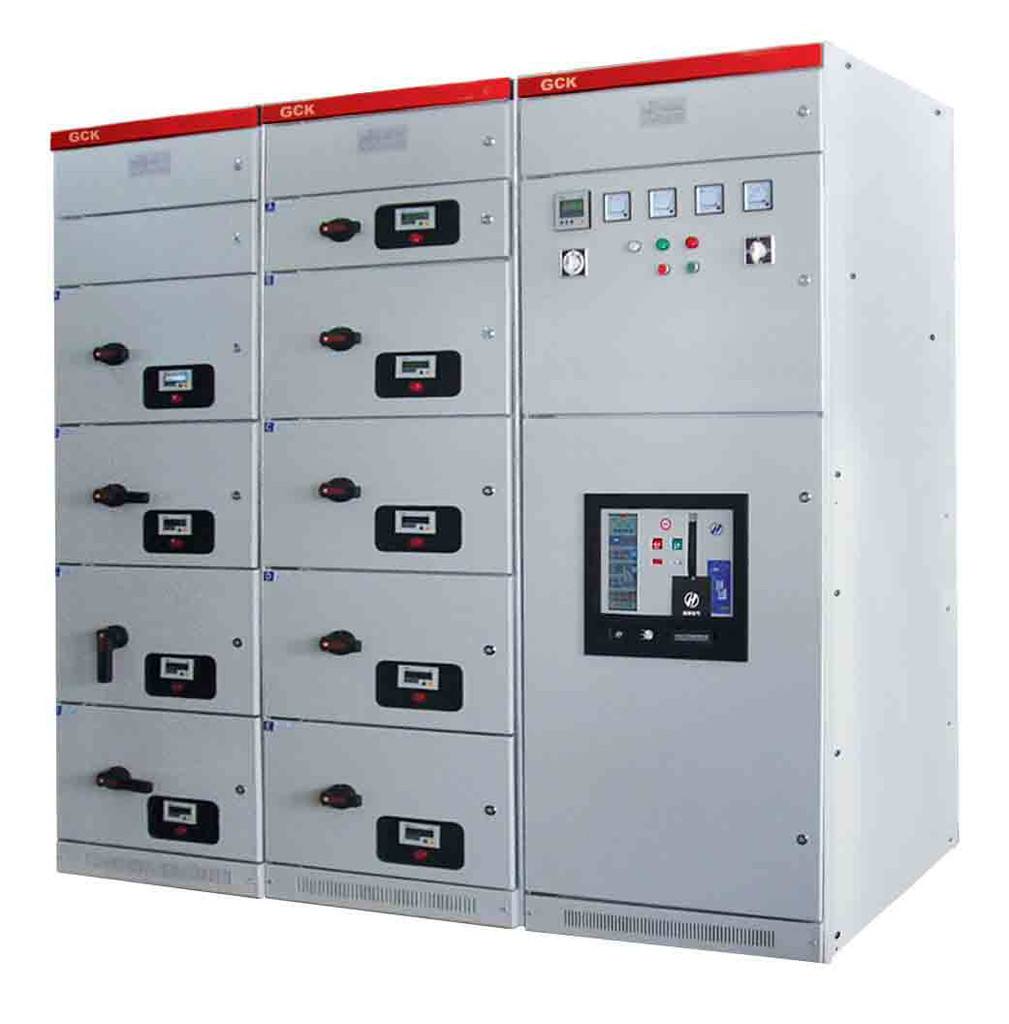

GCK低压抽出式开关柜

产品概述：

GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成。该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流40004及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。

GCK开关柜符合GB《低压开关设备和控制设备总则》等标准。且具有分断能力高、动热稳定性好、结构先进合理、电气方案灵活、系列性、通用性强、各种方案单元任意组合、一台柜体所容纳的回路数较多、节省占地面积、防护等级高、安全可靠、维修方便

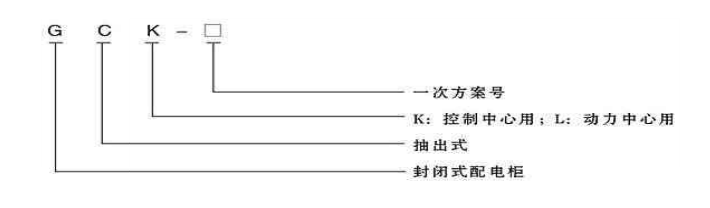

型号说明：

结构特点：

Ø 本装置属间隔式开关装置,采用模块结构设计,柜架的全部结构件经过镀锌,喷塑处理,通过螺钉紧固相互连接成基本柜架,按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等部件组装成一台完整的控制中心柜。从结构上可将其分为柜体、母线系统和功能单元三部分

Ø     本装置为三相四线及三相五线配电系统两种供用电型式设计的,其中保护接地母线PE线安装在柜底下侧,出线端用母线连接,使用户十分方便的连接电缆

Ø     为保证接地的可靠连续性,柜内所有抽屉的导轨等通用部件均采用防腐处理在不降低外壳防护等级的情况下开关柜上顶设有自然通风网盖。

Ø 本装置有大电流单元,又有小电流回路单元,同一柜内同一层的两个抽屉的小门各自独立,互不干扰，结构紧凑、组装灵活、布局合理排列整齐、占地面积少：结构牢固、联锁可靠、操作安全简单、互换性好。

使用条件：

Ø 周围空气温度不得超过+40℃,而且在24h内其平均温度不超过+35℃

Ø 周围空气温度的下限为一25℃

Ø 户内安装使用,使用地点的海拔高度不得超过2000m

Ø 空气清洁,在最高温度为+40℃时,其相对湿度不得超过50%;在较低温度时,允许有较大的相对湿度。例如:+20℃时相对湿度为90%,但考虑到因温度的变化,有可能会偶尔产生适度的凝露

Ø 安装时与垂直面的倾斜度不超过5°。

Ø 装置适应于以下温度的运输和储存过程:-25℃-+55℃的范围之间,

Ø 装置应安装在无剧烈震动和冲击的地方,以及不足使电器元件受到腐蚀的场所。
