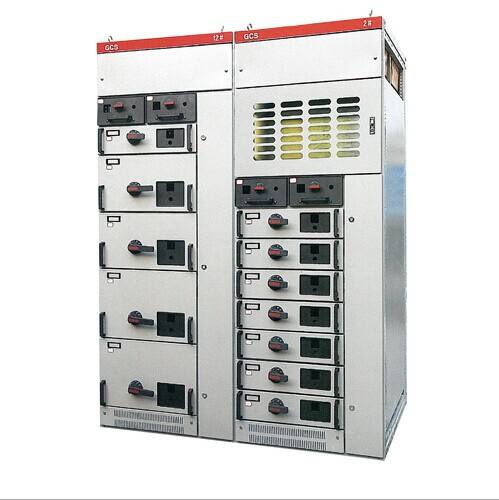

GCS低压抽出式开关柜

产品概述：

GCS低压抽出式开关柜由电力工业部和机械工业部两部联合设计组根据行业主管部门、广大电力用户、设计单位的要求设计研制出符合国情、具有较高性能指标、能够适应电力市场的需要的低压抽屉式开关柜，GCS低压抽出式开关柜广泛运用在配电站、石油、化工、冶金、纺织、工厂、工矿企业、高层建筑等行业，作为三相交流频率50（60）Hz，额定工作电压交流380V，额定工作电流至4000A的低压配电系统。技术标准符合IEC《低压成套开关设备和控制设备》，GB《低压成套开关设备和控制设备》，JB《低压抽出式成套开关设备》相关标准要求。

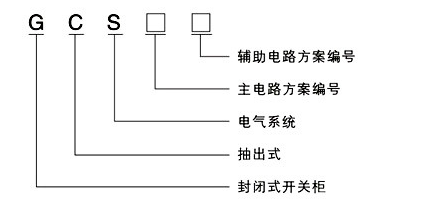

型号说明：

结构特点：

Ø GCS柜采用通用柜的形式可灵活的其他功能的柜体拼装组成低压配电系统。

Ø 整个柜体构架采用厚度为2.5mm的冷弯型钢局部焊接组装而成，柜体用厚度为1.5mm的冷轧钢板冲压焊接而成。

Ø 功能齐全。抽屉面板具有合分指示及试验位置、隔离位置、抽出位置指示，抽屉单元具有足够的二次接插件，可满足计算机接口控制或自控回路对接点的控制要求。

Ø 安全性高。装置的功能室相互隔离，其隔室分为功能单元室、母线室、电缆室、各室相互独立，每个电气单元独占一单元隔室，隔室、小门设有机械连锁装置，个室内电源不切除，隔室门打不开。提高了误操作的可能性。

Ø 抽屉单元具有良好的互换性。抽屉层模数高160mm，分为1/2单元、1/4单元、1/8单元，相同功能的抽屉单元具有良好的互换性。

Ø 接地保护完整。柜体下部设有主接地螺钉并标有接地标志，门与柜体采用黄绿双色线连接，整个低压开关柜构成完整的接地保护电路。

Ø 额定电流：主母线：630~4000A。

Ø 柜体尺寸：高度： 2200mm；宽度：600、800、1000、1200mm；厚度：600、800、1000、1200mm。

使用条件：

Ø 周围空气温度不高于+40℃,不低于-25℃。24小时内平均温度不得高于+35℃。超过时,需根据实际情况降容运行

Ø 户内使用,使用地点的海拔高度不得超过2000M

Ø 周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度:如+20℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响

Ø 装置安装时与垂直面的倾斜度不超过5%。

Ø 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所
