有源无源混合型滤波补偿装置XHSVG+XHFC

有源无源混合型滤波补偿（XHSVG+XHFC）装置广泛应用于新能源行业：光伏、风电；传统制造行业：冶金、铸造等机械行业中，在35kv、10kv侧，系统运行中会产生无功功率，谐波、电压闪变和三相不平衡。加装混合型滤波补偿装置后，注入系统公共连接点(P.C.C.点)母线的电能质量达到国家标准。

产品型号说明：

主要特点：

装置以110kV侧或35kV侧母线无功功率作为控制目标， 动态跟踪电网电能质量变化，自动平衡三相电压，动态调节无功输出，额定补偿容量在-20 Mvar（感性）～＋20Mvar（容性）无功范围内连续可调。SVG综合响应时间在10ms以内，FC设计单调谐加高通滤波支路，具有滤除特征次谐波的功能。

工作原理：

装置集成了FC的谐波治理优势和SVG动态调节优势，装置中FC治理谐波的同时，固定补偿无功功率；系统由SVG总控制，通过采样电网电流和电网电压，采用恒电压/恒无功控制方式发生无功电流，动态补偿系统无功，容量调节范围：±20Mvar容量连续可调；使系统始终不会出现过补现象，满足高功率因数运行；使系统的母线电压的电压闪变和波动、三相电压不平衡度、谐波含量等电能质量均控制在合理范围内。

行业应用：

新能源领域.......：光伏发电、风力发电；

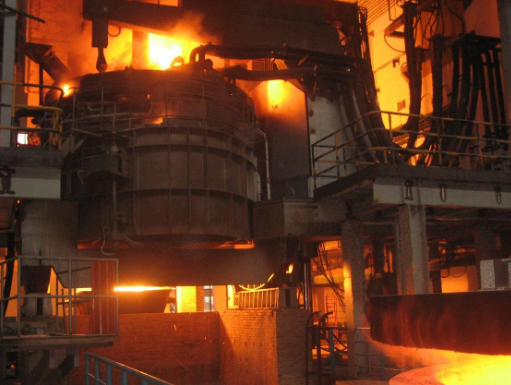

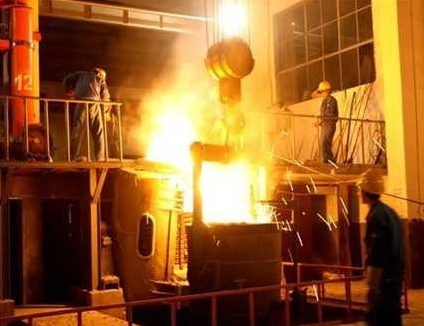

冶金铸造行业的电弧炉、中频炉、精炼炉等。

型号说明：XHSVG+XHFC \XH-SVG+XH-FC \XHSVG+FC\XHTSC+FC
