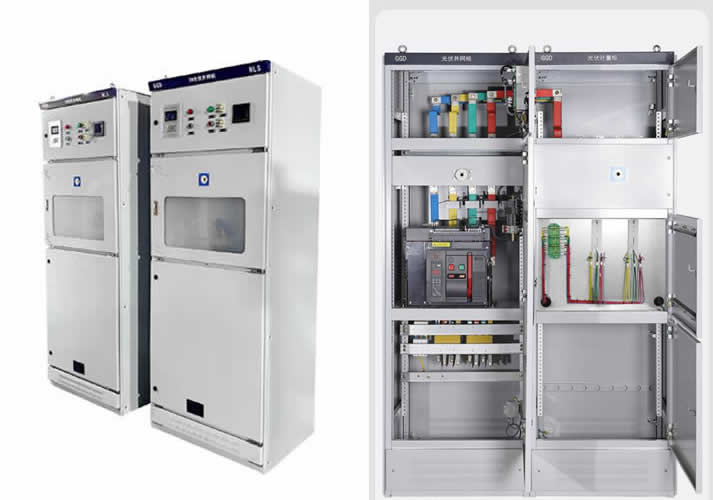

GGD光伏并网柜光伏发电系统交流并网配电柜适用于太阳能光伏并网发电系统，作为光伏逆变器与升压变压器或负载之间的电能转换、分 配与控制之用， GGD 光伏并网柜作为光伏电站的总出口存在于光伏系统中，是连接光伏电站和电网的配电装置，其主要作用是作为光伏发电系统与电网的 分界点。对于低压并网的光伏电站，光伏并网柜中还可以加装计量、保护等功能器件。
光伏并网柜串接在并网逆变器(或交流 汇流箱)和电网之间，产品具有防孤岛保护检有压合闸、失压跳闸、电网低压、电网过压、输入防雷、 系统过流、电网隔离等一系列保护，多功能电表显示与故障状态指示使系统运行状态清楚。
结构特点
省心：自动化程度高，可以在不需要人干预的前提下，长时间稳定运行。
灵活：交流(逆变器)输入路数可根据实际情况设计成多路。
安全：具备检失压跳闸、检有压合闸、防雷器保护、孤岛保护等多项保护功能。
可靠：可根据客户需求配用国内外知名品牌厂家元器件。
先进：采用永磁控制、微机保护快速算法及高速信号处理等技术。
智能：可采集电压、电流、频率、有功功率、无功功率，可以四象限电能计量，并使用ModBus-RTU 通讯协议，通过RS485 通讯接口实现本地 /远程数据监控。
技术参数
工作电压：AC380V
额定功率：100-500KW
额定频率：50HZ
海拔高度：≤2500米
环境温度：-25~+55℃
环境湿度：5%~95%R.H
结构：前后两开门
安装方式：落地式
技术参数表
|
并网要求 |
三相并网柜 |
|
并网电压 |
AC:380V-AC:500V |
|
逆变器输入路数 |
1路-5路(以上建议配套交流汇流箱》 |
|
并网输出路数 |
1路 |
|
开关品牌(可选) |
德力西、正泰、天正、施耐德等 |
|
特殊环境 |
户外或有腐蚀性气体场所请特殊说明 |
|
使用场所 |
室内型。室外型需说明 |
|
柜体类型 |
配电室、计量室、互感器室、隔离开关室 |
|
安装方式 |
落地立式安装 |
|
保护功能 |
过载保护、过欠压保护、防雷保护、隔离保护(可视断点) |
|
塑壳重合闸(100A-800A)(选配) |
1、电网断电或偏压>20%时，自动脱扣(0~10S延时脱扣时间可调); |
|
2、电网恢复正常时，自动合闸； |
|
|
3、手动操作与自动操作可切换； |
|
|
4:缺相保护，断零保护 |
|
|
5:检有压合闸 |
|
|
万能式框架断路器(200A~4000A)(选配) |
1、电网断电或偏压>20%时，自动脱扣(0~10S延时脱扣时间可调); |
|
2、电网恢复正常时具有自动合闸功能； |
|
|
3、手动操作与自动操作方式可切换； |
|
|
4:缺相保护，断零保护； |
|
|
5:检有压合闸 |
|
|
功能选配 |
1、在线电能质量监测仪；(选装) |
|
2、防孤岛保护装置；(选装) |
|
|
3、故降解列装置；(选装) |
