35KV光伏升压站开关柜预制舱

35KV光伏升压站开关柜预制舱

电力预制舱集成电力设备，提高建设、运维效率及安全性。标准化设计，集成化安装，快速部署，智能化监控。适用于新能源发电站、城市配电网、工业用电及临时供电系统。

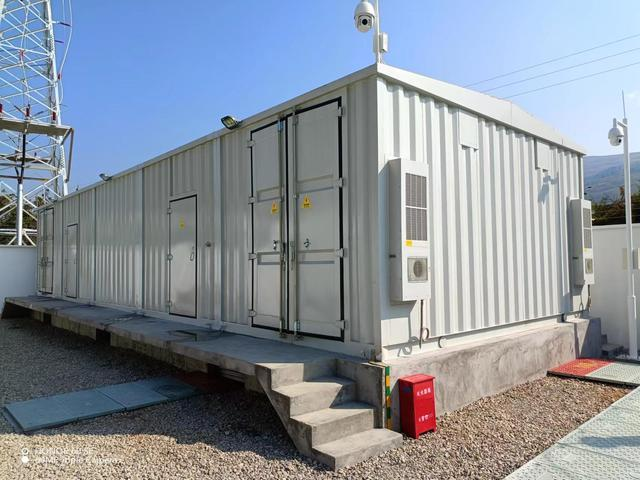

35KV光伏升压站开关柜预制舱应用于户外分布式光伏并网开关站，是由预制舱舱体、一次设备屏柜、高压柜、舱体、空调、通风除湿、消防、监控等辅助设备组成，预先在一个标准化的舱体内进行集成、组装和测试，形成一个功能完整的电力单元。这种单元化的设计使得电力设备的安装、调试和运维工作变得更加简单高效。

功能特点

采用防火防腐材料，具有较强的保温能力，内部装设工业空调，能够有效调节舱内温度。

具有较强的抗震防变形能力，采用体式焊接结构，结构强度高，可靠性强。

各电气柜满足五防要求，五防装置应安全可靠。

舱体密封处理，能够有效阻挡外部沙尘进入舱内，保障舱内设备的稳定运行，外壳牢固、隔热性能好。

具有完善的安全逃生系统，符合电力要求，可满足IP54防护等级，使用寿命可达25年。

设备设施一体化成套性强，方案灵活多样、保护完善、运行安全可靠，维护简单.

使用环境条件

海拔高度：≤3000m

环境温度：-25℃-+50°℃

相对湿度：日平均≤95%，月平均≤90%

集装箱房通用标准抗震等级满足7级要求。

抗风力：则面承受风载荷>0.55kNm2

箱顶承重：约300kg/m2

底部承重：约800kg/m2

开关柜技术参数

序号	项目	单位	参数
1.	额定电压	KV	40.5
2.	额定电流	A	1250    1600     2000
3.	额定频率	Hz	50
4.	额定短时耐受电流	kA	20     25    31.5
5.	额定峰值耐受电流	kA	50    63     80
6.	额定工频耐受电压	kV	95/1min
7.	额定雷电冲击耐受电压	kV	185
8.	额定短路持续时间	S	4
9.	防护等级		IP3X
