现场描述：
该项目此河北某制造厂二车间，其负载为500KVA变压器带部分焊机设备，负载冲击变化较大，出现其他用电设备运行不稳定等现象，补偿电容发热损坏严重，甚至出现某路无功补偿线路烧毁现象，经过测试次车间5、7、11次谐波超标，无功补偿设备放大谐波。
解决方案：

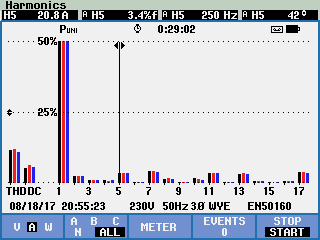

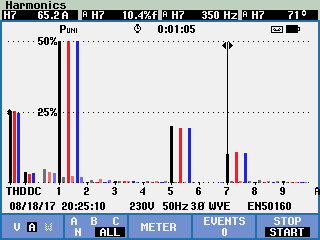

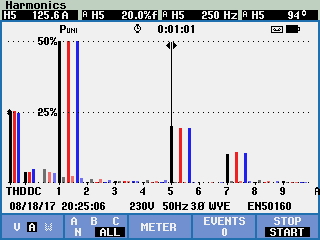

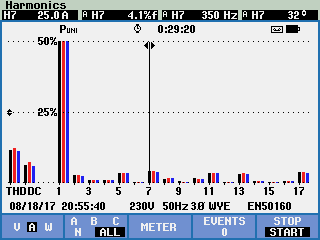

现场采用有源滤波的解决方式，加装XHAPF-400/200-4L一套，效果如下：数据为谐波电流前后对比图片：
治理效果：
|
滤波补偿
|
功率因数
|
5次谐波电流(A)
|
7次谐波电流(A)
|
|
治理前
|
0.84
|
125.6
|
65
|
|
治理后
|
0.95
|
20.8
|
19
|
