某文化中心谐波治理

现场介绍：

某文化中心主要包括大剧院、国际影城、展览中心、酒店等。针对于上述的功能性展厅，其地下室配电房拥有2台630KVA变压器对上述负载进行供电，其中1#变压器主要承载的为电机性负载，2#变压器主要为舞台晶闸管灯光供电，整个网侧3次、5次谐波含量大。

治理方案及效果：

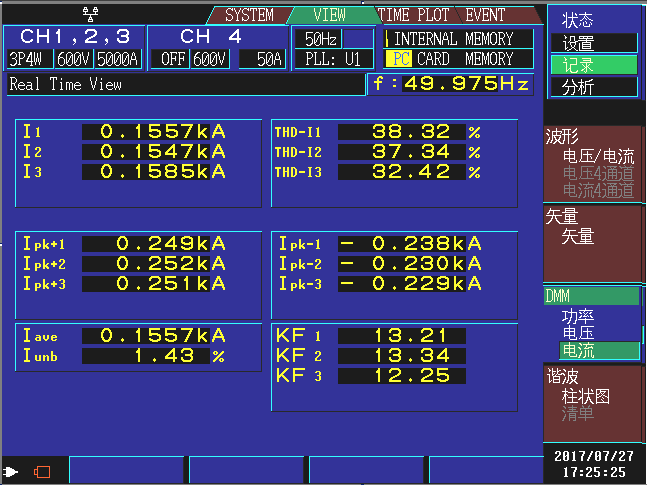

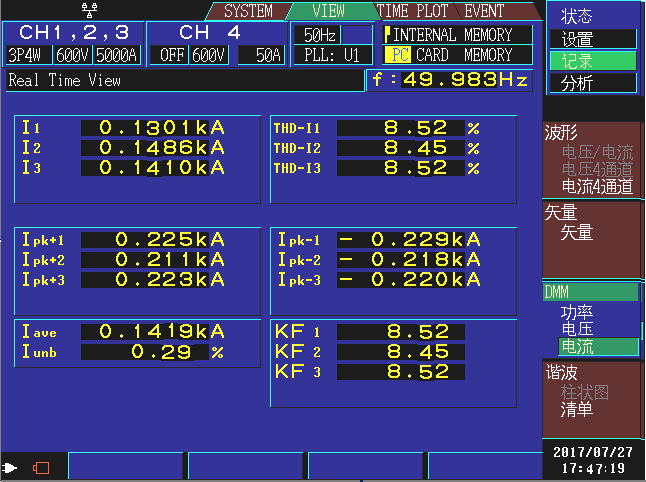

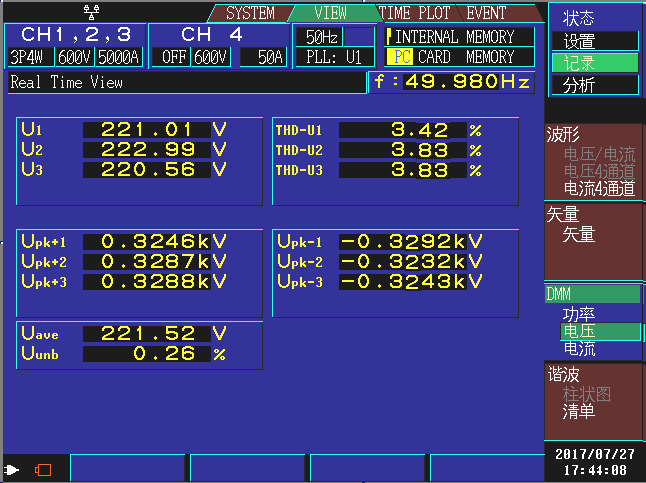

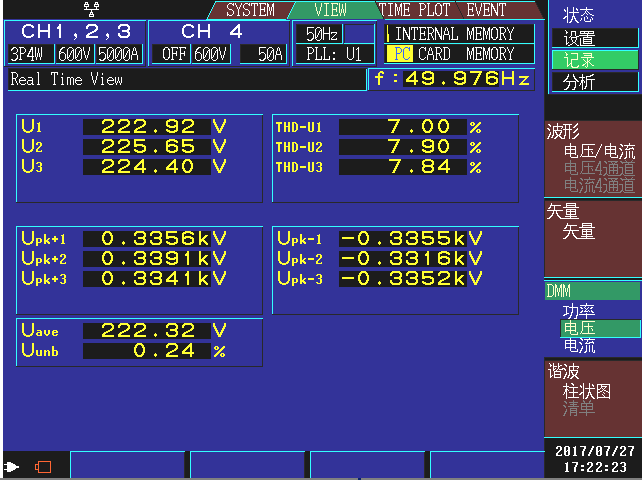

每台变压器配置1台300kvarXHSVG，1#变压器其谐波电流由37%左右下降至8%左右，电流波形由非正弦补偿至标准正弦波状态，滤除电网中的谐波电流，零线电流，功率因数提高到0.94，。2#变压器功率因数维持在0.93以上。谐波电流含量由12.6%下降至3%。补偿效果非常，明显治理突出，提高了系统的安全性和稳定性
