河北邢台某化工厂谐波治理

行业背景 ：

变频器是整流设备，运行时产生大量的谐波，主要集中于5、7次。变频器用于感性电机，节能效果显著，在化工、制药、塑料、供水等行业大量广泛使用。

项目描述：

河北邢台某化工厂是我公司承接的现场改造工作。该厂由2台1250变压器：52台3-110KW变频器组成，经常出现变频器烧毁现象；总配电室的无功补偿柜内熔断器和电容器大量烧毁，补偿柜无法正常投用。连续出现无功罚款。经现场检测 5、7次谐波严重超标。

治理方案：

我公司针对变频器谐波的特点，根据两台变压器谐波含量分别治理，方案如下：

1#变压器方案为：加装200A有源滤波器，用于吸收现场谐波，同时改造补偿柜为无功补偿及谐波治理系统XHFC；2#变压器无功补偿直接改造成无功补偿及谐波治理系统XHFC。

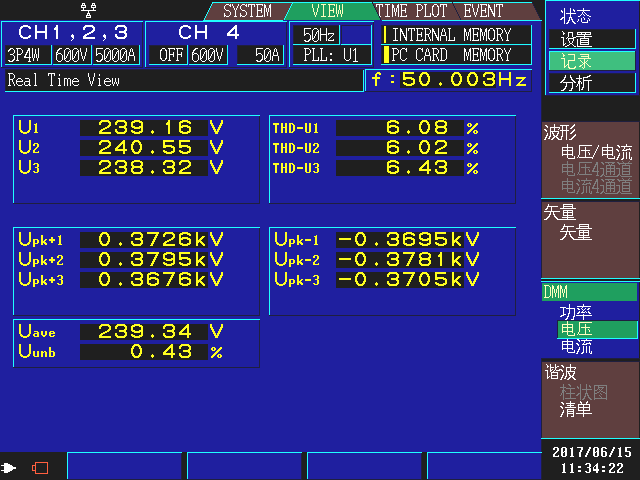

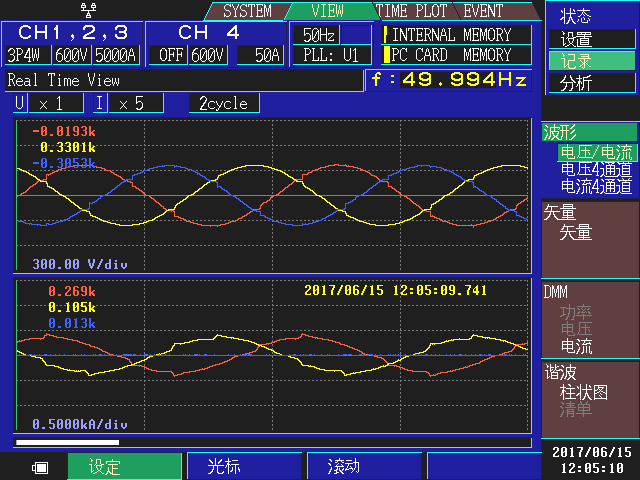

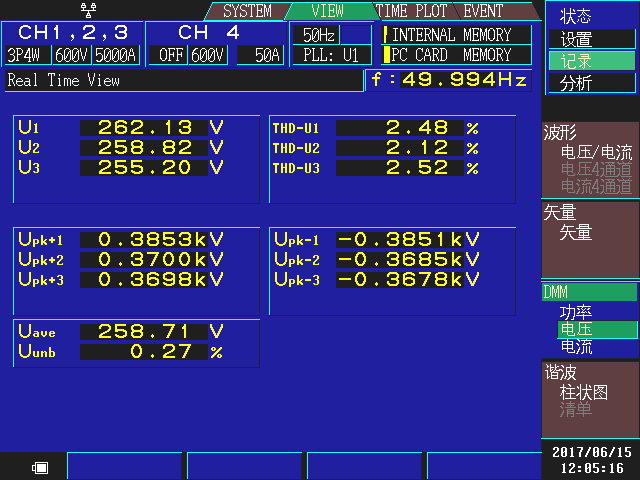

现场数据如下：
