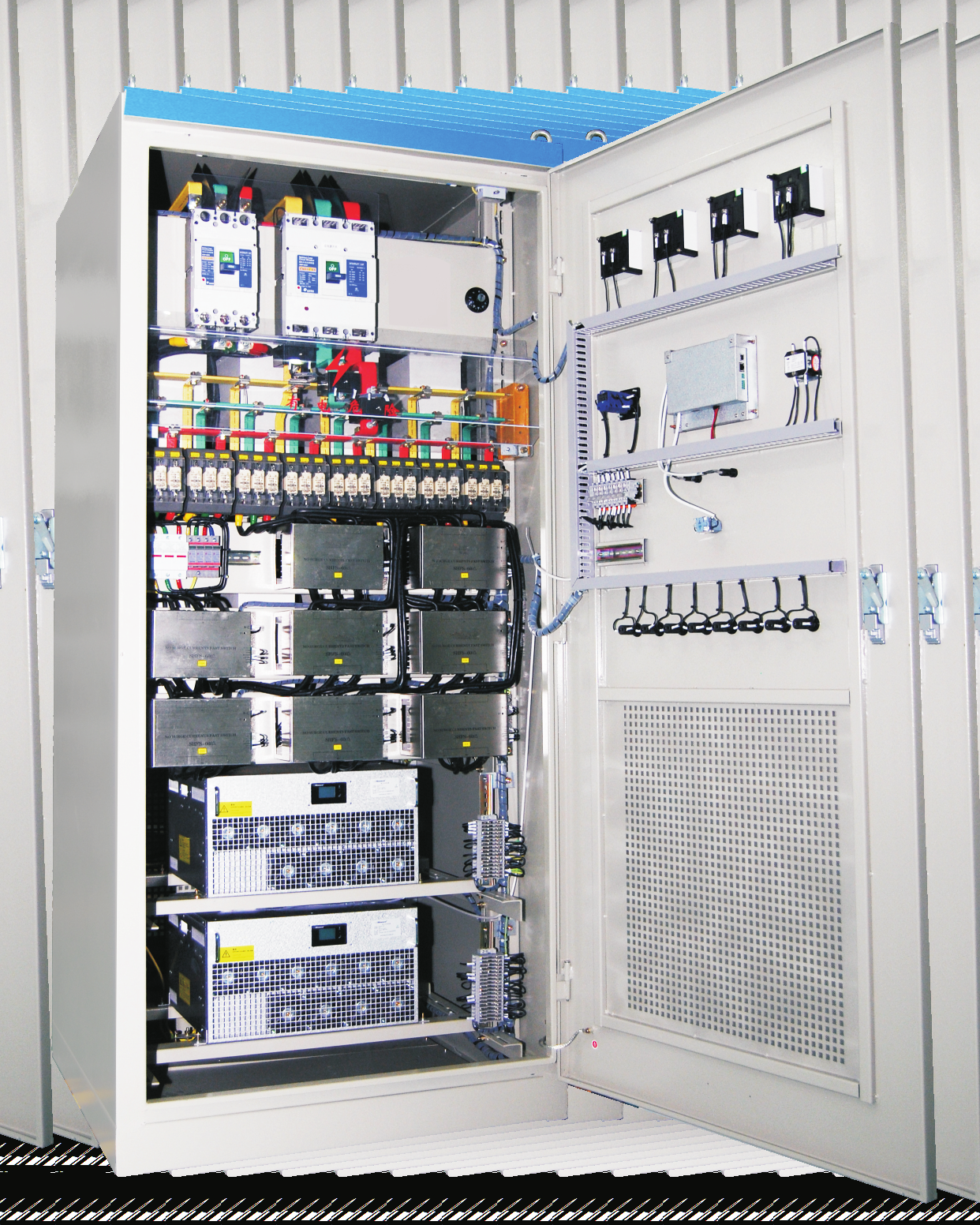

XH-TSVG混合滤波补偿装置

在商超、数据中心、医院、工矿企业装有大量整流负载如LED光源、空调机组、焊机、中高频整流设备。存在无功功率低下，谐波、电压闪变、三相不平衡等电能质量问题，传统的无源技术因其先天局限性很难综合解决这些问题。迫切需要一种高效的综合性解决方案。XHTSVG混合补偿滤波装置专门针对性设计，具有补偿容量大、滤波范围广、滤波效率高、实时跟踪和响应的特点，可高效滤除负载谐波，提高系统稳定性，具有很高的产品性价比。

产品型号说明：

主要特点：

先进：专业仿真软件计算、设计、校验，有源与无源滤波技术组合。

高效：可滤除2~50此谐波，谐波滤除率可高达95%（THDi）。

灵活：从感性到容性的双向动态无缝无功功率调节。

快速：相应速度快，谐波补偿电流完全响应时间小于10ms，投切响应时间20ms。

稳定：可单相动态调节，改善负荷不平衡 ；抑制系统振荡，提高系统稳定性；无源支路采用可控硅过零投切无震荡。

可靠：保护措施完善，具有过压、欠压保护；输出过流、过热保护；控制综合保护等功能，保证装置长期稳定运行，无设备过载之忧。

智能控制：集成控制及单元一体化；整套设备采用一个智能操控单元，既控制有源滤波模块的实时滤波，又控制无源补偿模块的自动投切。

模块化技术：单柜集成有源和无源模块，有源模块无缝并联，容量自由选择，任意扩展。

高性价比：无源单元不仅具有提升功率因数的功能，还可以用于滤除低次谐波；有源单元不仅具有动态滤除谐波的功能，还具有快速分相无功补偿的功能；

智能操控：采用新型7英寸全彩触摸屏的智能操控单元，界面友好，操作简单方便；显示界面可以实时显示电压、电流、负载谐波和设备输出谐波等波形、幅值及频谱等各类参数；实时故障记录和时间记录。

工作原理：

XHTSVG智能混合补偿滤波装置包含动态无源模块与有源滤波补偿模块两部分，采用更先进的控制算法，先控制无源补偿部分运行，补偿一定的不平衡电流和全部无功，剩余不平衡电流由有源补偿部分来补偿，更为精确地降低三相不平衡度。

有源补偿单元模块

有源补偿不平衡单元模块主要包括断路器Q1、预充电电阻R、继电器开关Q2、滤波电感L、电压型PWM整流桥（VSR）和直流母线电容C等。

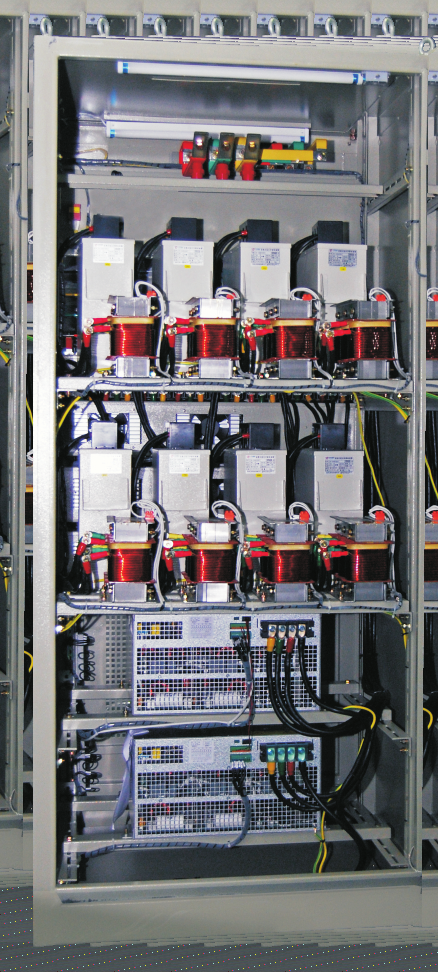

无源补偿无功单元

无源补偿无功单元采用电容器组件、同步投切开关电器组件、电流采样组件和低压电力

电容器等部件组成。补偿部分包括两组相间补偿及一组相零（分相）补偿组成，如图1-3所示。

产品选型：

行业应用：

冶金（压延、冶炼）、汽车制造（焊接、冲压）、港口码头、石油化工、电力、矿山、军工、轻工（食品加工、烟草、制药、制糖等）、机械、市政（污水处理）等等。

型号说明：XHTSVG  XH-SVG  XH-TSF  XHTSF
