XHLVC由专用滤波电容器和滤波电抗器组成，专为有谐波污染的配电系统抑制谐波和无功补偿设计，具有卓越的安全性能和保护功能。广泛应用于公寓、写字楼、医院、商场、小区、厂矿等配电系统低压滤波补偿。
产品特点：
由XHLVC调谐单元构成的调谐补偿滤波回路额定电压为450V、480V、 525V保证在400V配电系统中不受谐波干扰，系统运行稳定可靠。
1、 XHLVC调谐单元设计的滤波电容器，采用450V、480V、525V电压等级及全膜介质，耐涌流抗谐波效果好，耐压等级高，运行更加稳定，适用谐波污染严重的工业场所。
2、 单调谐波补偿方案中滤波电抗器专为谐波污染严重场合设计，有5.7%型、7%型、14%型等多种，适用不同的谐波含量及工业场所。
3、 电抗采用低损耗，高可靠性的纯铜绕组，损耗低。
4、 电抗器绝缘等级高，采用H级绝缘等级，过流能力强，可靠性高，具有过温保护功能。
5、额定范围应用于大量非线性负载存在的场合。
电容器技术参数：
|
电压 |
|
额定电压400V,，适用范围380V—525V |
|
功率范围 |
|
12.5—100kvar |
|
电容公差 |
|
-5%,+10% |
|
电压测试 |
端子间 |
2.15*Un(AC),10S |
|
端子与外壳间 |
>660V-6kv(AC),10S |
|
|
放电电阻 |
|
标准放电时间60s |
|
环境温度 |
|
-25℃~55℃ |
|
湿度 |
|
0.95 |
|
海拔高度 |
|
<2000m |
|
过压 |
|
1.1*Un（每24小时允许过压8小时） |
|
过流 |
|
高达1.8*In |
|
峰值浪涌电流 |
|
250*In |
|
操作频率 |
|
高达8000次/年 |
|
平均寿命 |
|
高达150000小时 |
|
谐波水平 |
|
Nll：10%--50% |
|
安装 |
|
室内垂直安装 |
|
安全 |
|
自愈+压力保护+放电装置 |
|
外壳 |
|
压缩铝罐、方壳或不锈钢壳外壳喷漆 |
|
电介质 |
|
聚丙烯锌铝合金镀膜，特殊电阻率镀层 |
|
|
|
|
电抗器技术参数：
|
适用标准 |
IEC60289,EN60289 |
|
额定电压 |
400V，三相50Hz |
|
调谐次数（阻抗特性） |
4.3（5.7%）；3.8（7%）；2.7（14%） |
|
每相感抗误差： |
-5 ，+5 |
|
绝缘水平 |
1.1kV |
|
热应力耐受 |
ics：25*Le,2*0.5second |
|
动应力耐受 |
2.2isc（峰值电流） |
电抗器选型:
l 电抗率为14%，调谐频率为134HZ的XHLVC单调谐滤波补偿单元，适用于建筑场合配电系统，在提供可靠的无功补偿同时，可以有效抑制3次及以上谐波污染；
l 电抗率为7%，单调谐滤波补偿单元，适用于工业场合配电系统及变频空调较多的公寓、写字楼等配电系统。在提供可靠的无功补偿同时，可以有效抑 制5次及以上谐波污染；

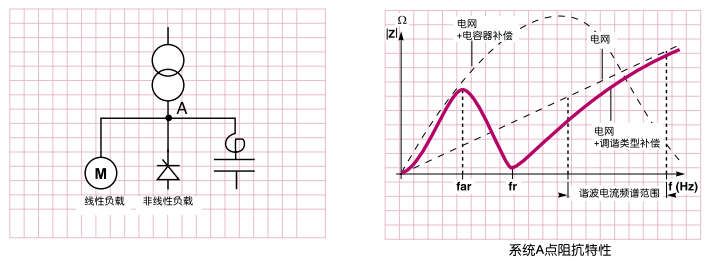

纯电容器补偿时系统阻抗特性 调谐型补偿时的系统阻抗特性
单调谐波单元选型表
|
单调谐波补偿单元规格型号 |
额定电压（V） |
额定容量（kvar） |
电抗率 |
系统电压（V） |
|
XHLVC-0.48-10-7% |
480 |
10 |
7% |
400 |
|
XHLVC-0.48-15-7% |
480 |
15 |
7% |
400 |
|
XHLVC-0.48-20-7% |
480 |
20 |
7% |
400 |
|
XHLVC-0.48-25-7% |
480 |
25 |
7% |
400 |
|
XHLVC-0.48-30-7% |
480 |
30 |
7% |
400 |
|
XHLVC-0.48-40-7% |
480 |
40 |
7% |
400 |
|
XHLVC-0.48-50-7% |
480 |
50 |
7% |
400 |
|
XHLVC-0.48-60-7% |
480 |
60 |
7% |
400 |
|
XHLVC-0.48-80-7% |
480 |
80 |
7% |
400 |
注：电抗率14%的以此类推；电压等级0.45KV和0.525KV的以此类推。
型号说明：XHLVC XH-LVC
