适用范围：

XHMSVC型动态补偿(滤波)装置主要用于6KV以上电力系统的无功动态补偿，以提高功率因数，稳定电压，同时滤除谐波，改善电网的电能质量。该装置广泛应用于煤炭、电气化铁路、化工、钢铁等行业，节电效果十分明显。

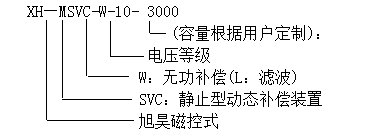

型号说明：

工作原理：

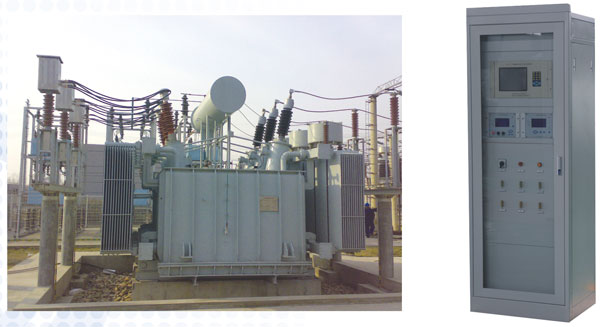

XHMSVC型高压动态补偿滤波装置由补偿(滤波)支路与磁控电抗器(MCR)支路组成，其中补偿滤波支路固定连接于母线，通过调节磁控电抗器的输出容量，实现无功功率连续动态可调。

磁控电抗器是成套装置的核心部件，他采用直流助磁原理,通过改变铁心磁饱和度,调节其输出容量。能够实现无功功率的动态补偿。该装置具有输出谐波小、功耗低、免维护、结构简单、可靠性高﹑占地面积小等显著优点，是理想的动态无功补偿和电压调节设备。

主要组成器件：

补偿(滤波)支路：电容器、电抗器、放电线圈、隔离开关（或真空开关）、喷逐式熔断器、柜体(框架) 、避雷器及其他附件磁控电抗器

(MCR)支路：磁控电抗器、晶闸管、电流互感器、控制器等.

主要技术参数：

电压等级：6-35KV（含27.5KV单相）

容  量：150KVar-100000KVar；

响应时间：常规100-300ms、快励小于30ms

调节范围：2%-100%；

损  耗：0.3%-0.8%

噪  音：小于65dB

主要技术特点：

可以实现连续动态调节，补偿效果好；

采用低电压控制，设备可靠性高；

占地面积小，布置灵活；

采用自然散热，运行成本低；

20年免维护

滤波器无需投切，无涌流冲击，且保证滤波效果。
