高压无功补偿装置XHTBB系列

高压无功补偿装置又称高压并联电容器装置，装置型号为XH-FC或XHTBB(XH-TBB)，装置主要用于 6kV、10kV、35kV 等工频电力系统，进行集中式无功补偿或高压电机的就地补偿等。用于提高高压系统功率因数，改善电压质量，降低线路损耗，提高系统负荷的利用效率。

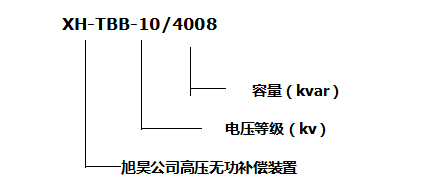

型号说明：

产品概述：

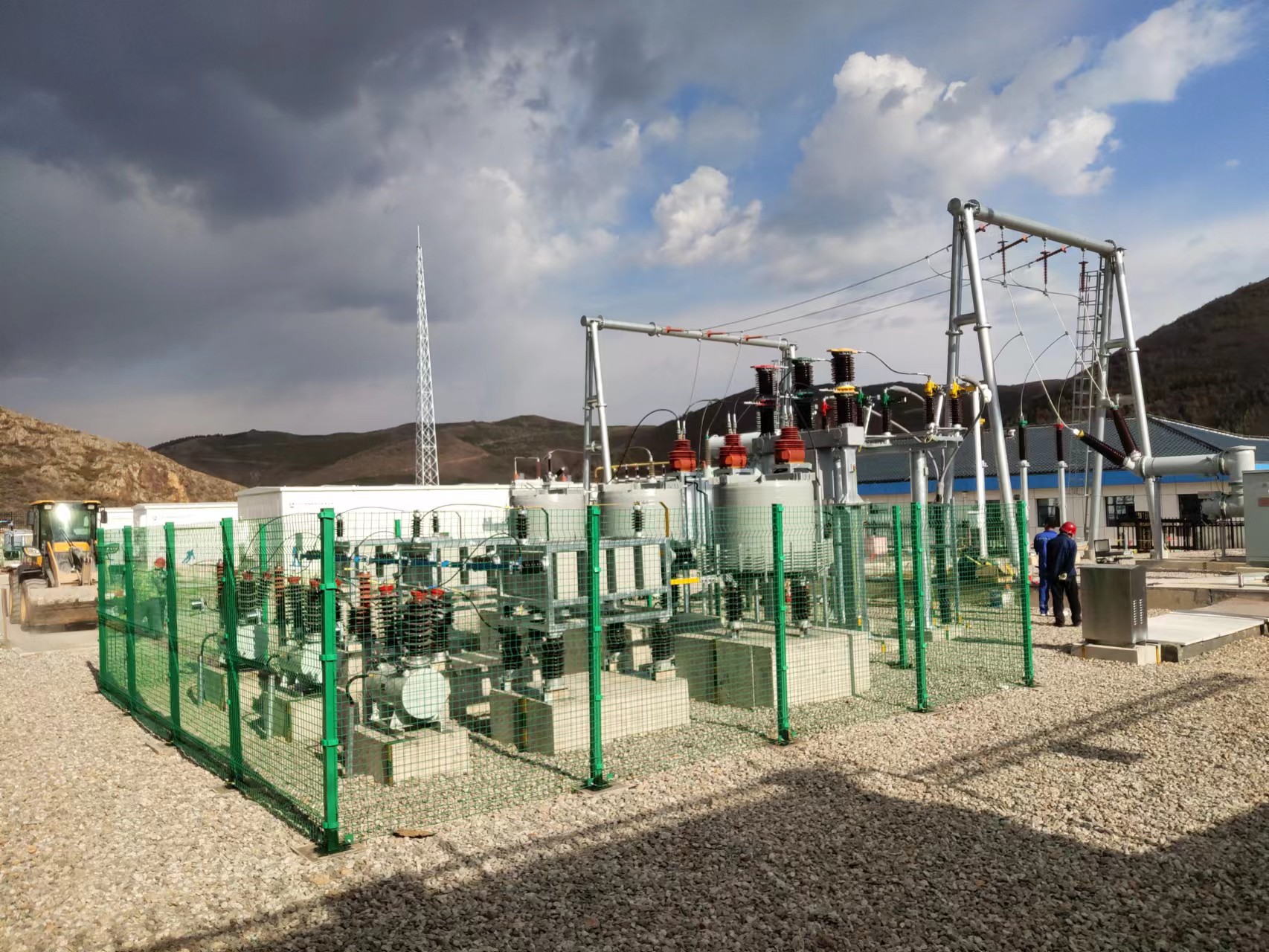

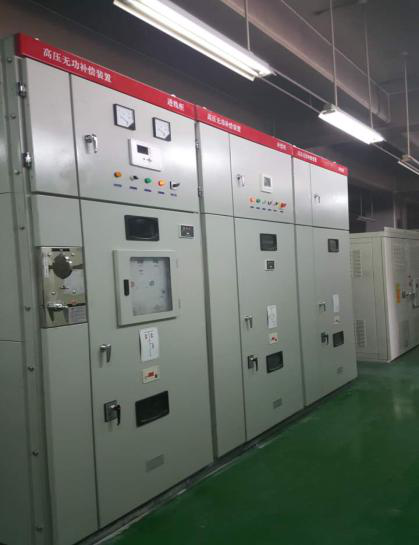

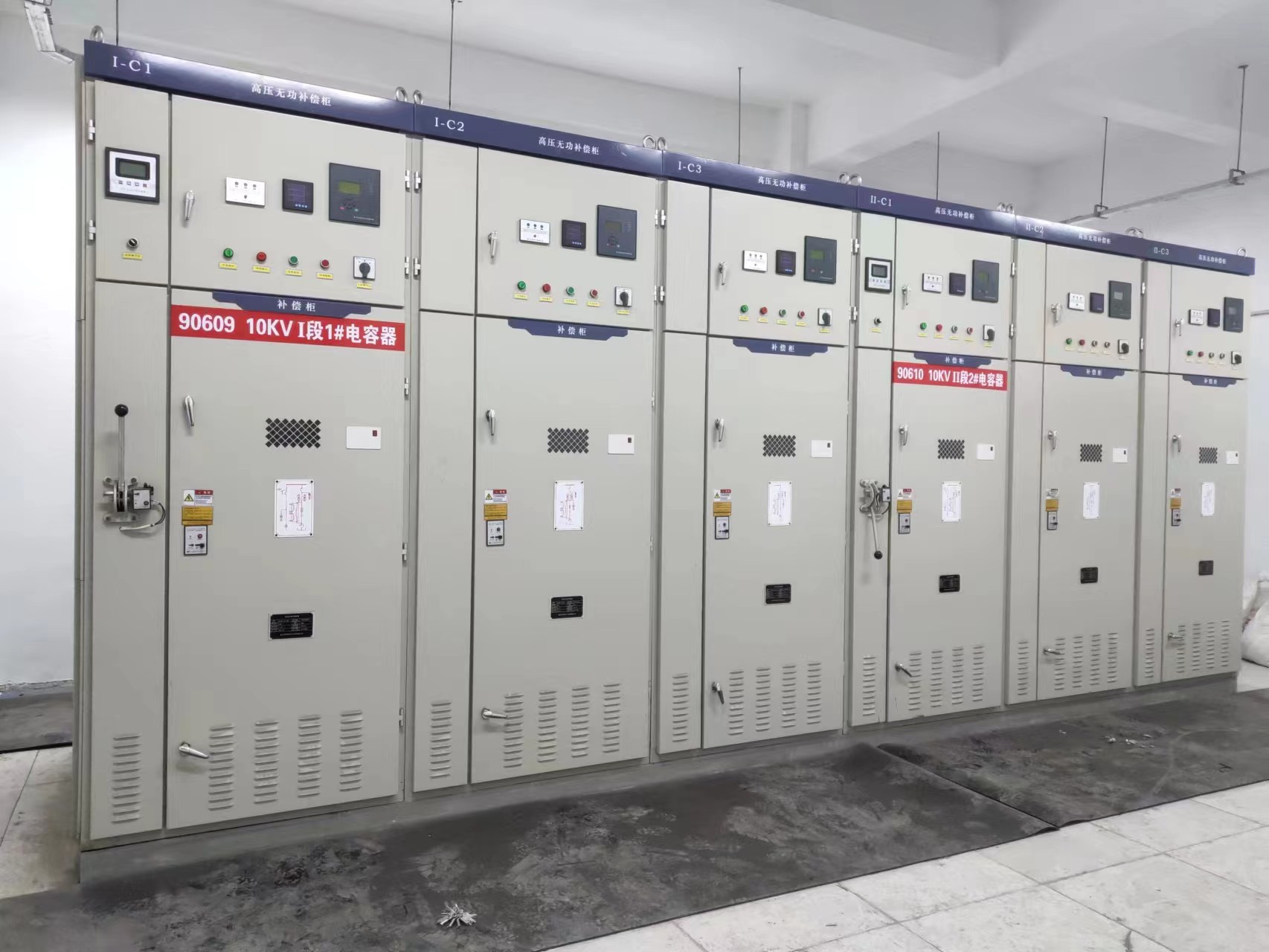

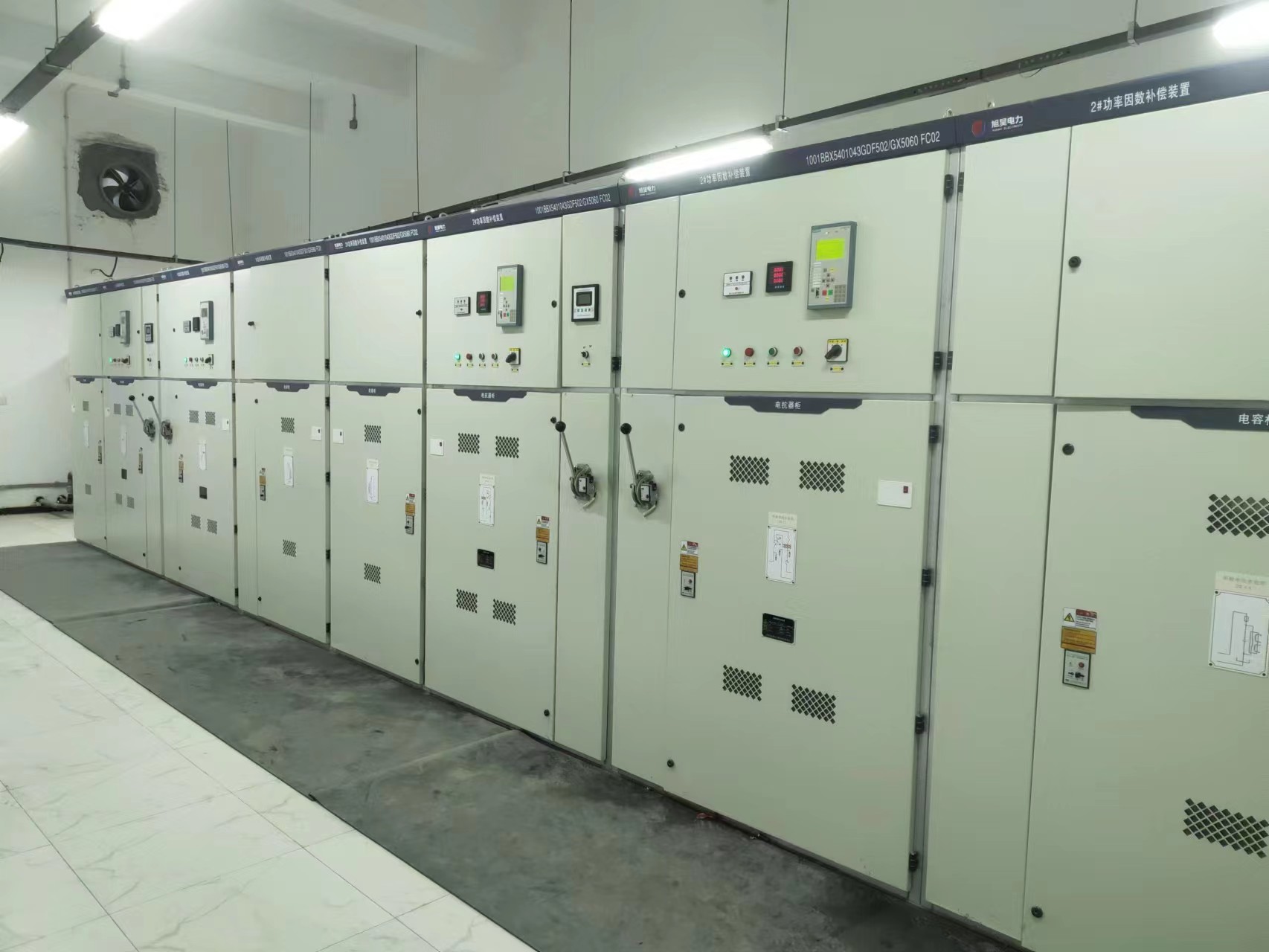

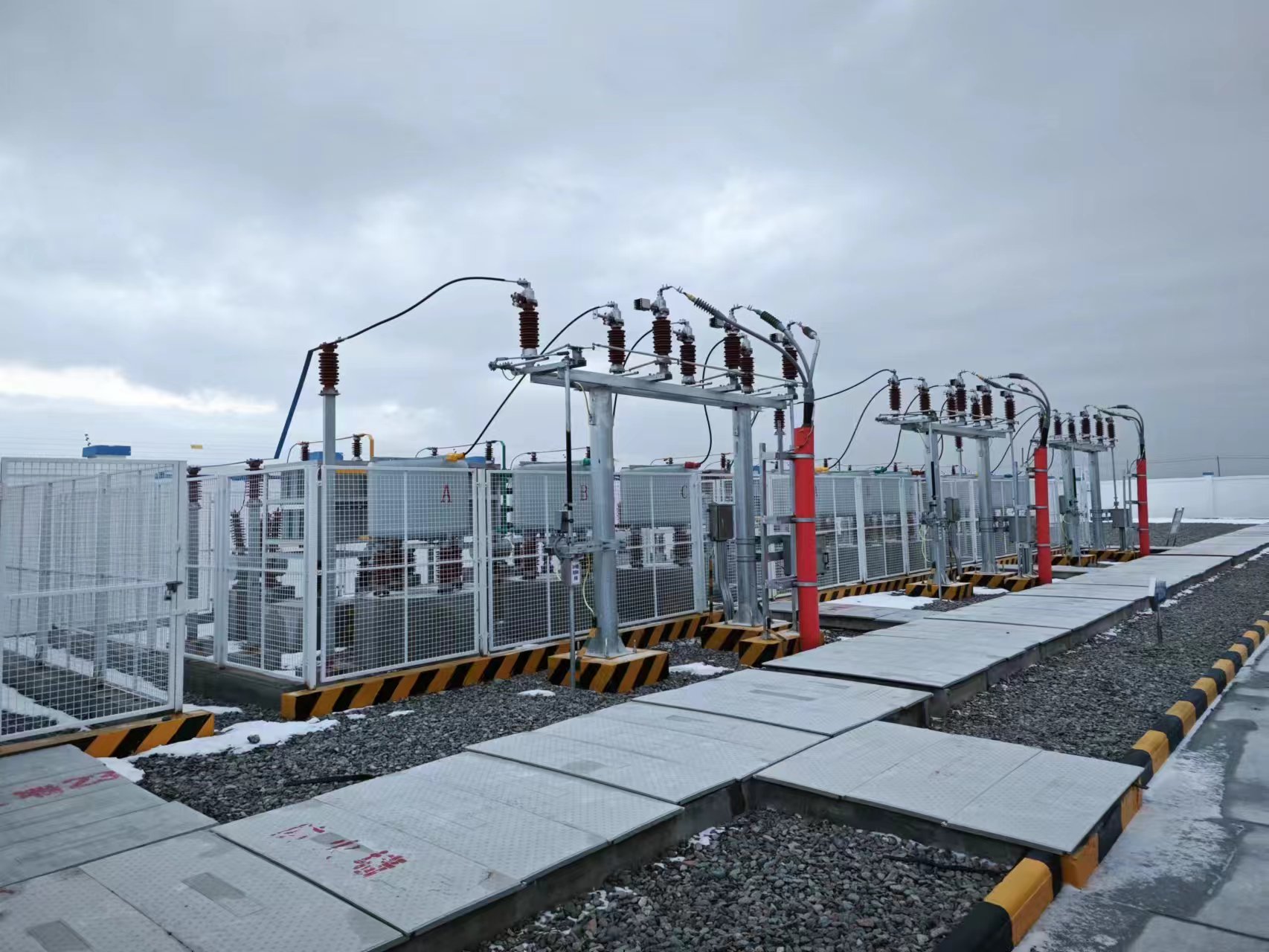

装置有柜式和框架式两种，主要组成有：隔离开关、接地刀闸、真空接触器、高压并联电容器、串联电抗器、氧化锌避雷器、放电线圈、专用熔断器、支柱绝缘子、连接母线、柜体（或框架、围栏）等组成。

功能特点：

电容器采用全膜介质，电容器内置放电组件，使装置脱离电网后，可在5min内将残余电压降至50V以下，电容器外接放电线圈，使电容器脱离电源后剩余电压在5s内降至50v以下；

配置串联电抗器（5%、6%），以抑制高次谐波或抑制合闸涌流，有效延长装置使用寿命；配有高压带电显示器和电磁锁,具有强制闭锁功能及五防功能，确保运行和维护人员安全；

采用高压喷逐式熔断器或限流式熔断器作为单台电容器的短路保护；根据用户需求配置智能控制器，自动投切并联电容器补偿单元，调节容性无功功率的输出。使电网的功率因数保

持在设动的范围内;额定电压：3~10kV，最高工作电压不应超过1.1Un；最大工作电流不应超过1.31Un。

配置参数：

系统标称电压：6kv，10kv ,35 kv

额定频率：50Hz

电抗率： 5%、6%、12%。

柜式： 200、300、400、600、900、1002、2004kvar等

框架式： 1002、2004、2400、3006、4008、6000kvar等

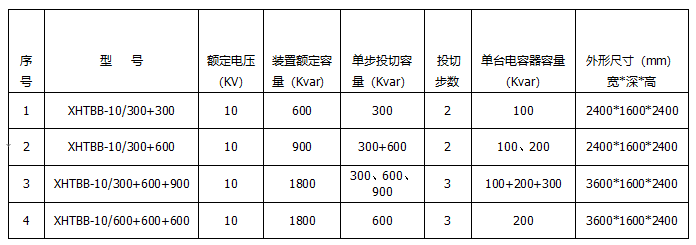

高压无功补偿装置（柜式）型号参数（参考）：

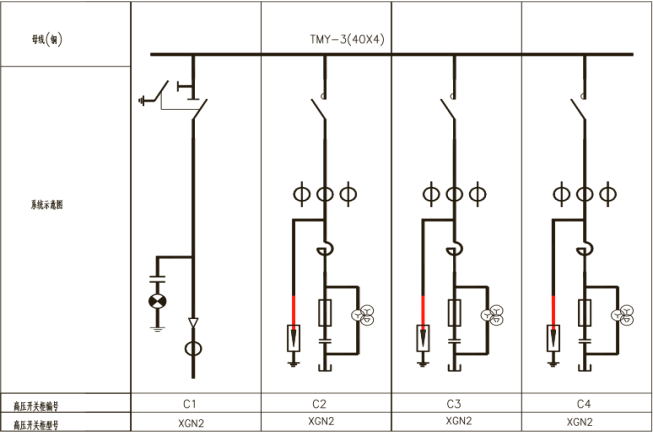

设计参考图：说明：以上为设计参考，具体容量根据用户具体参数核算设计。

行业应用：

一、配电室集中补偿

主要应用于冶金、石化、矿山、建材、机械、汽车制造、能源站等变电站。主要针对10KV、35 KV 、110 KV系统变电站进行集中补偿 。

二、高压电机、高压冷热泵机组的集中或就地补偿，主要应用于供排水、矿山、水泥，造纸中的高压风机、水泵的就地补偿。

型号说明：XHTBB   XH-TBB  XHTBB-10   XH-TBB-10  XHTBB-35   XH-TBB-35
