无功补偿及谐波治理装置FC

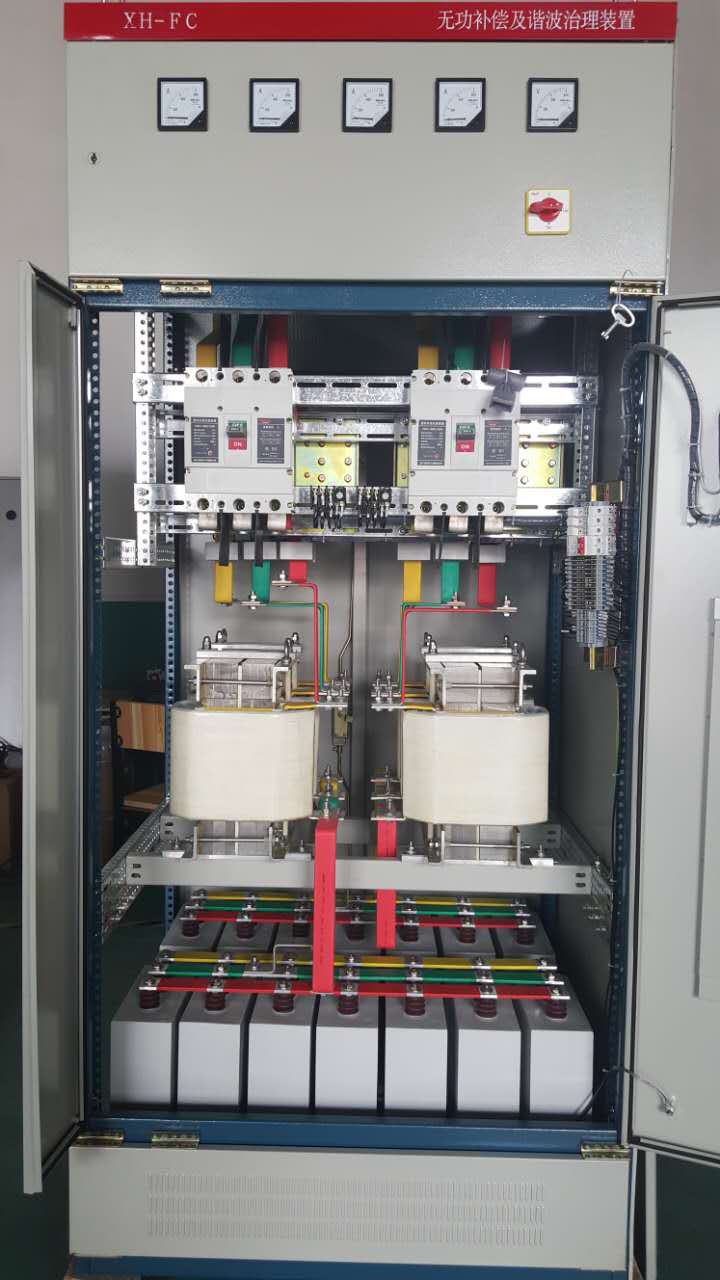

产品概述

本装置即为无源滤波补偿装置LC，全称：无功补偿及谐波治理装置。由开关组件、滤波电容器、

滤波电抗器、电阻器组成单调谐滤波支路、高通滤波支路。与谐波源并联使用，达到吸收相应频次的谐

波电流，提高系统功率因数的双重目的。

产品型号：

产品特性：

适用于0.4kv— 1.14kV电网谐波治理和无功补偿；实际运用中根据谐波电流的分布及大小，通过计算机仿真计算设计滤波支路，每一组滤波支路对应某一次谐波，使谐波电流流入滤波柜，降低注入系统电网的谐波电流量，降低谐波电压畸变率，降低线路损耗，同时提高电网的功率因数。

采用高性能滤波电容器、滤波电抗器；投切开关根据需要可以采用接触器、真空接触器或晶闸管开关等。

达到效果：

1、注入PCC点电流、电压满足GB/T14549-1993标准允许值。

2、降低系统损耗，提高生产效率。

3、平稳投切，改善三相不平衡。

4、滤除效果明显5、7、11、13次谐波电流吸收率达70%以上。

5、提高变压器利用率，改善变压器温升和噪音，延长变压器使用寿命。

适用环境：

环境温度：-25℃至+70℃；

海拔高度：不超过2000M；

大气条件：空气温度不超过90%；

使用环境：户内；

安装地点：无腐蚀性气体或蒸汽、无导电性和爆炸性尘埃及无剧烈振动。

应用实例：

应用案例一、在12脉动中频炉上应用：

我公司对某汽车配件汽配厂12脉动1400KW中频炉进行谐波治理，中频炉进线电压为660V，治理前后电能质量测试数据如下（一侧数据）。（采用HIOKI 3196 电能质量分析仪），设计方案如下图：

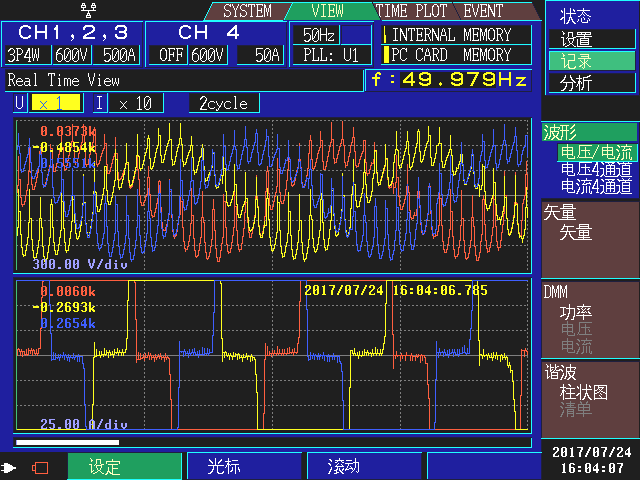

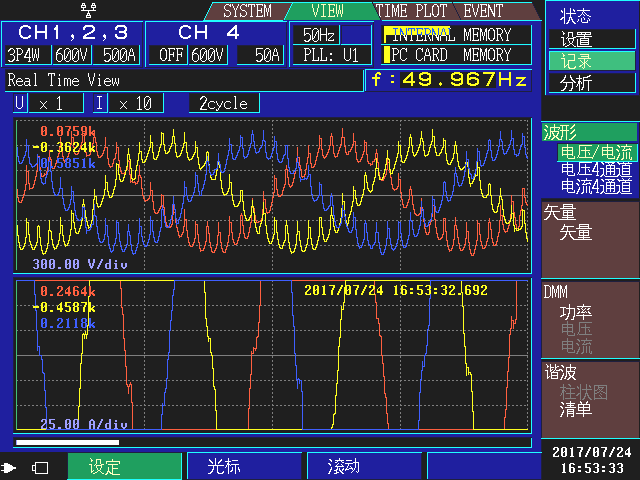

                         治理前电压/电流波形                                                                    治理后电压/电流波形

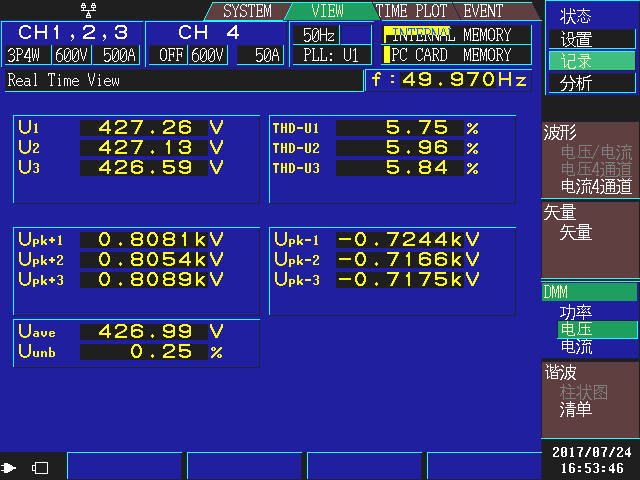

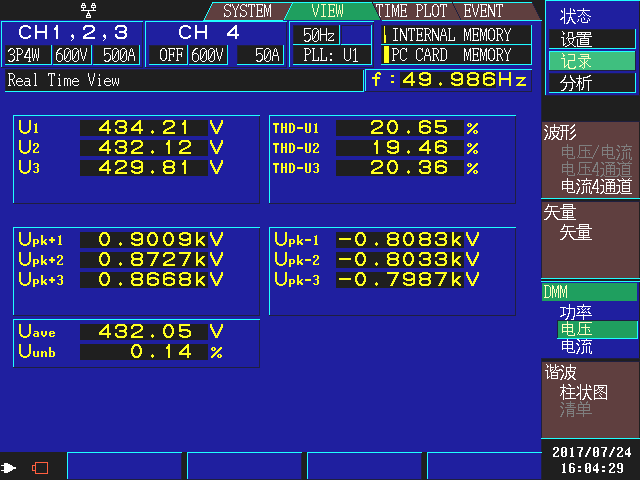

                                   治理前总电压谐波畸变率20.65%                                               治理后总电压谐波畸变率5.75%

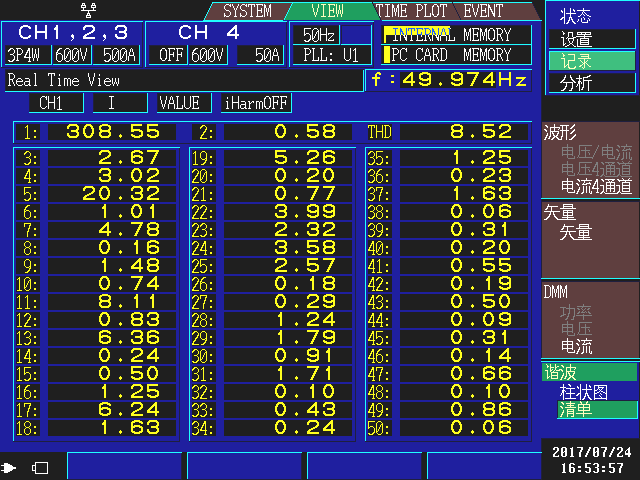

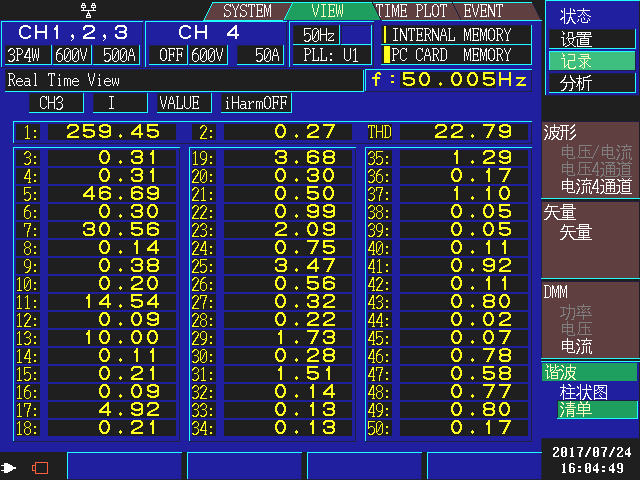

                                治理前电流含量22.79%                                                                      治理后总电流谐波含量8.52%

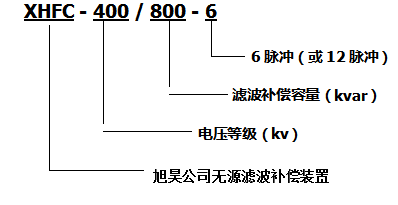

型号说明：XHFC  XHFC
