低压动态无功补偿装置TSF

低压动态无功补偿装置是用于补偿感性负荷所需要的无功功率的装置。该装置对于提高系统的功率因数，改善电能质量，延长电力设备使用寿命，降低电网传输损耗，抑制电压波动具有重要作用。

低压动态抗谐型无功补偿装置由抗谐型电容器、抗谐型电抗器、进口过零触发技术可控硅（晶闸管）集成电路、高分断熔丝组合成的抗谐型模块组装而成。具有抑制谐波功能，实现电压过零时导通、电流为零时切除、确保投入电容无涌流，并有三相和分相补偿之功能。

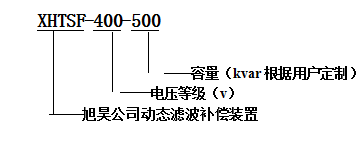

型号说明：

技术优势：

●智能控制单元能快速跟踪系统负荷无功变化，实现瞬时投切控制，动态响应时间小于5ms，全响应时间小于20ms；

● 采用大功率快速可控硅过零投切技术，投切过程无涌流，不冲击电网，不产生谐波；

●有效抑制谐波，改善系统三相不平衡；节能降耗、保障系统安全；

●具有工频过电压、欠电压、过流超温和谐波保护等多种保护功能；

● 具有电气参数测量、记录、传输等控制功能；

● 在抑制谐波的同时提高系统的功率因数，避免用户出现力调电费罚款。

技术参数：

额定电压：400V、690V（其他电压等级可定制）

响应时间：≤20ms

控制电源：AC 220V /380V

谐波测量范围：1-21次

防护等级：IP20（其他规格可定制）

海拔：不超过2000m

运行环境温度： -20℃～+45℃，相对湿度不超过95%

环境要求： 无剧烈振动及冲击；无导电及爆炸性尘埃；无腐蚀性气体

元件性能指标：

1、控制器

动态补偿型XH2600控制器，采用高速信号处理器DSP作为CPU，运算速度可达2000万/秒，采用傅立叶变换算法，动态响应时间：小于20ms。

控制灵敏度高、测量准确度为0.5级以上。

可精确检测出电压、电流、频率、功率因数、有功及无功，还可以分析1~31次谐波。

提供多种通讯解决方案，支持配有标准的RS232接口、RS485接口以及Modem。

补偿方式：支持分组不等容量的电容器组合，实现分相、三相或三相共补与分补相结合的补偿方式。

设置过电压保护、欠压保护、缺相保护等保护功能；

2、晶闸管投切开关：

采用晶闸管投切开关，动态响应时间小于5ms；

投切时（断开和接通的瞬间）保证零电压开启和零电流关断，无弧通断；

投切时无涌流、功耗低、无操作过电压、运行时无谐波，工作可靠，寿命长；

Vdrm可重复的关断峰值电压：1600V；Vrrm可重复的反向峰值电压：1600V；

初次极耐压值：不小于2500V；

设计选型图

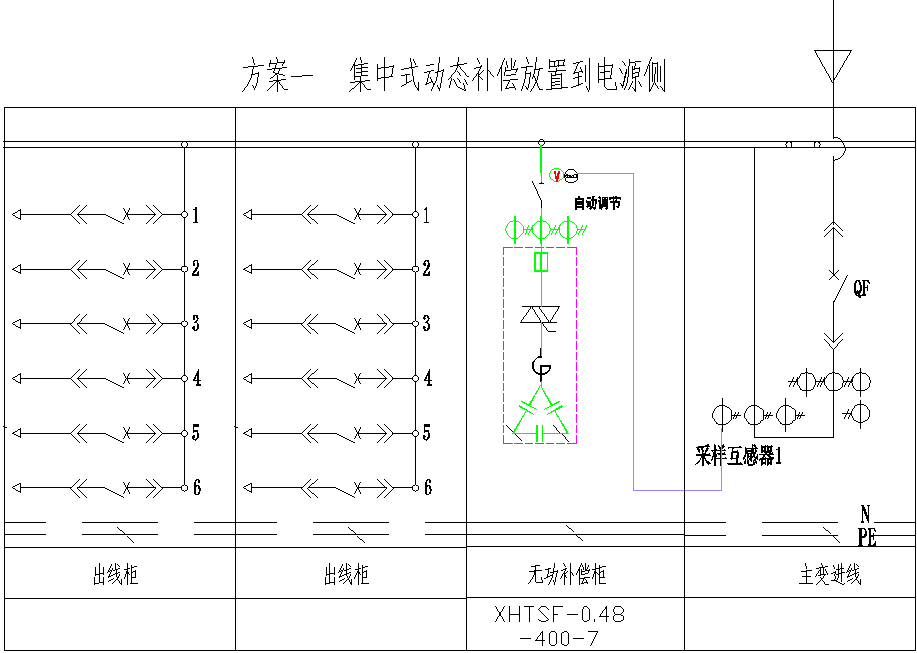

1.方案一 集中式动态补偿放置到配电系统电源侧

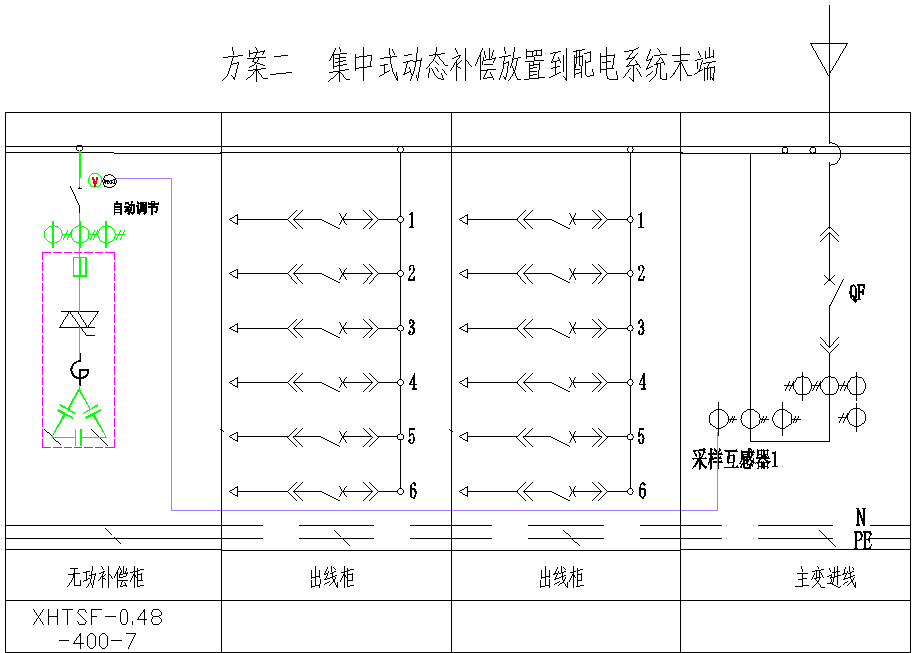

2.方案二 集中式动态补偿放置到配电系统末端

应用领域：

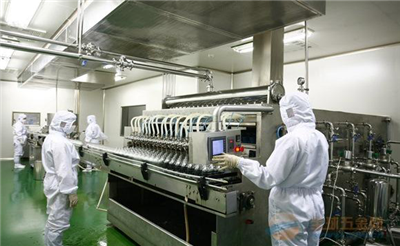

低压动态抗无功补偿装置，广泛用于有谐波或感性负荷变化快配电系统补偿无功，如医院、商场、写字楼、体育中心、化工、制药、汽车制造、机械加工等。

型号说明：XHTSF  XH-TSF    XH-TSC   XHTSC
