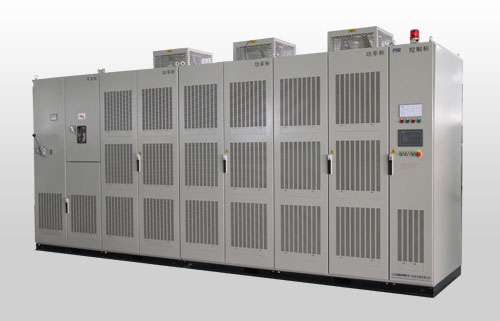

工作原理：
XHSVG的基本原理是利用可关断大功率电力电子器件（如IGBT）组成自换相桥式电路，经过电抗器并联在电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的感性或容性无功电流，实现动态无功补偿的目的。

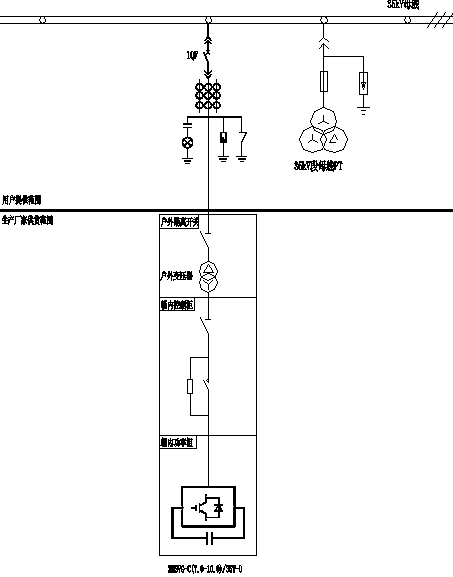

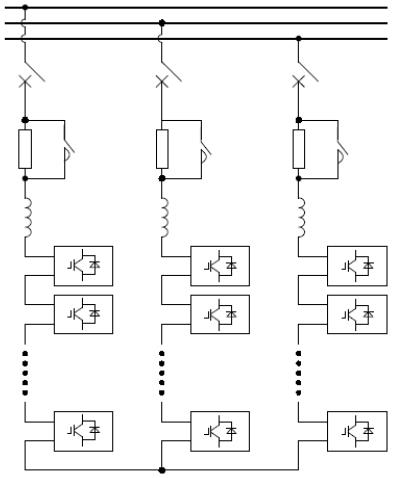

XHSVG系统接线图

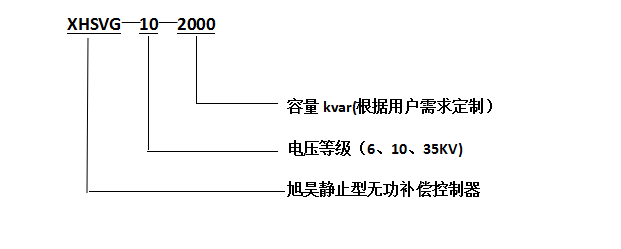

型号说明：
控制方式：
采用PMW脉宽调制技术，电压控制、无功功率控制、电压和无功联合控制、控制PCC点电压，控制精度0.5%；
控制芯片：采用先进的数字信号处理器和现场可编程门阵列；
附属功能：全数字微机控制，实时通讯网，自诊断功能，双路供电；
控制功能：无功功率补偿、谐波电流补偿、负序电流补偿、综合补偿；
控制电源：380V、220V交直流。
主要功能及技术优势：
全响应时间：全响应时间＜5ms；
无功补偿效果：既可以补偿容性无功，又可以补偿感性无功，提高功率因数；
三相不平衡治理：智能调节，治理三相不平衡；
治理谐波功能：可选择特定次谐波进行滤除，降低谐波污染；
电压闪变： 能抑制80%的电压闪变，抑制电压波动；支撑电网电压，加强系统电压稳定性；
维护性能：容量可以扩展故障更换简单；
产品基本规格：
|
额定电压（V） |
AC6Kv±15%， AC10Kv±15% AC35Kv±15% |
|
工作频率（Hz） |
50±5% |
|
额定补偿容量（kvar） |
1000 - 6000 |
|
无功调节范围 |
额定感性～额定容性连续可调 |
|
功率因数 |
≥0.95 在补偿容量范围内 |
|
响应时间 |
<5ms |
|
有功功率损耗 |
<2% 额定模块功率下 |
|
过载能力 |
120% |
|
通讯方式 |
RS485、以太网 |
|
平均无故障时间 |
≥10万小时 |
|
控制算法 |
频域筛选矢量补偿算法 |
|
控制方式 |
数字式DSP |
|
控制连接 |
光纤，或电气连接 |
|
尺寸(高×宽×深) |
待定 |
|
重量（kg） |
待定 |
|
防护等级 |
有户内户外两种、可定制 |
|
颜色 |
可按要求订制颜色 |
|
冷却方式 |
强迫风冷 |
|
安装方式 |
户内或户外集装箱式 |
|
环境温度 |
-25°C～+55° |
|
相对湿度 |
最大95%，无凝露 |
|
海拔高度 |
安装海拔小于1000-3000米 每增加100m降容1% |
|
并机台数 |
定制 |
|
太阳能、风能配电系统快速选型表
|
|
||||||
|
装机容量（KVA） |
1000 |
1500 |
2000 |
2500 |
3000-5000 |
5000-7000 |
7000-10000 |
|
补偿容量（kvar） |
200 |
300 |
500 |
750 |
1000 |
1500 |
2000 |
无功容量核算：装机总容量*（20%）=无功补偿容量（容量配比各地区要求不同）
设计选型图纸

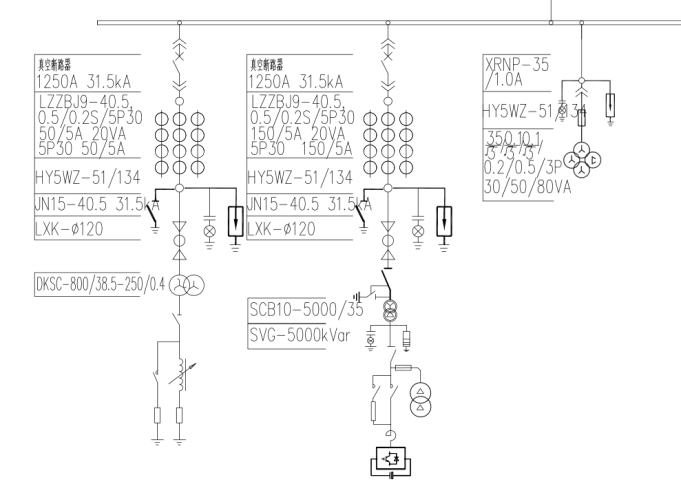

1、一次系统图：

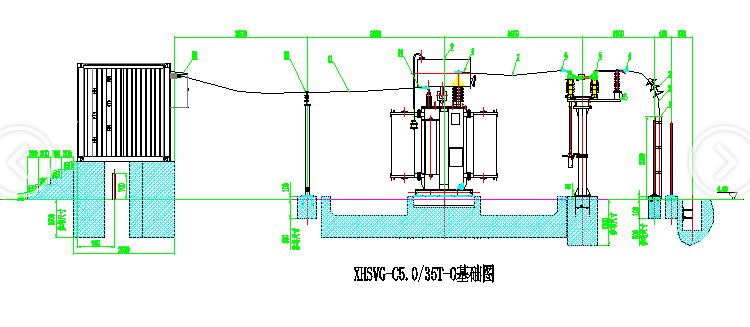

1、基础剖面图(户外35KV)：

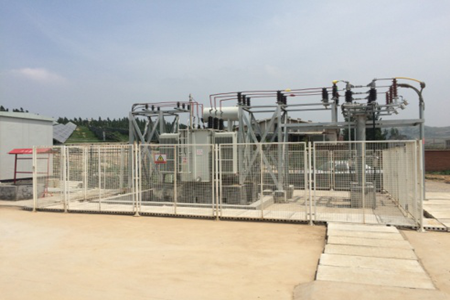

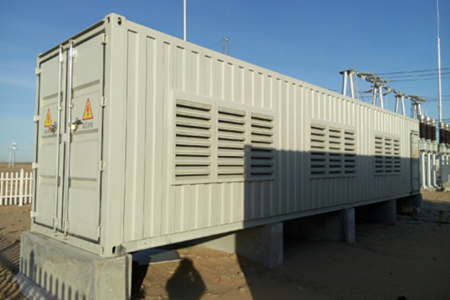

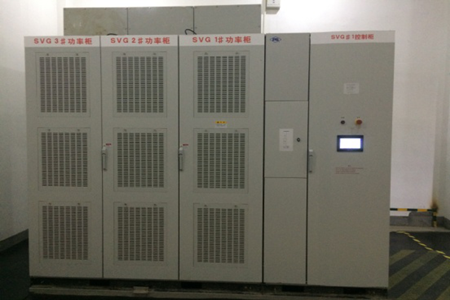

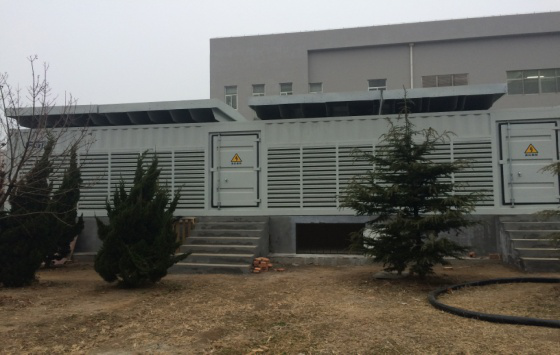

应用范围：
主要应用于非线性大容量负荷、大型交直流电机、整流设备、急剧变化负荷等环境，如：太阳能、风能汽车、轨道交通、中频炉、电弧炉、石油、轧机、轨提升机等。
XH-SVG XHSVG
