高压滤波补偿装置XHFC

产品型号说明：

产品特性：

适用于6kV、10kV、35kV、110KV电网谐波治理； 根据谐波含量和无功数据，经过计算机仿真设计滤波补偿支路，采用高性能滤波电容器、滤波电抗器，抑制并吸收谐波电流；降低谐波电压畸变率，降低线路损耗，减少流入系统的谐波电流。提高功率因数。

使用环境：

海拔高度：≤1500 m；

环境温度：-30~+45℃；

使用环境：户内和户外；

安装地点：无腐蚀性气体或蒸汽、无导电性和爆炸性尘埃及无剧烈振动。

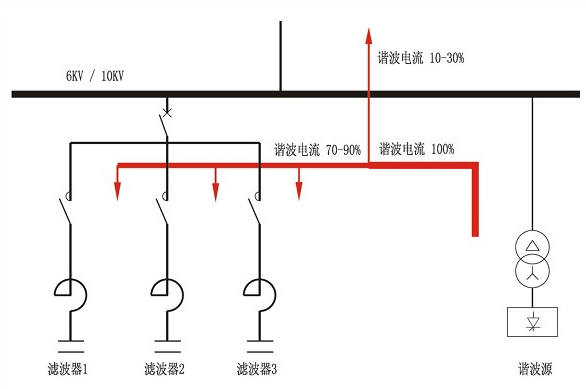

工作原理：

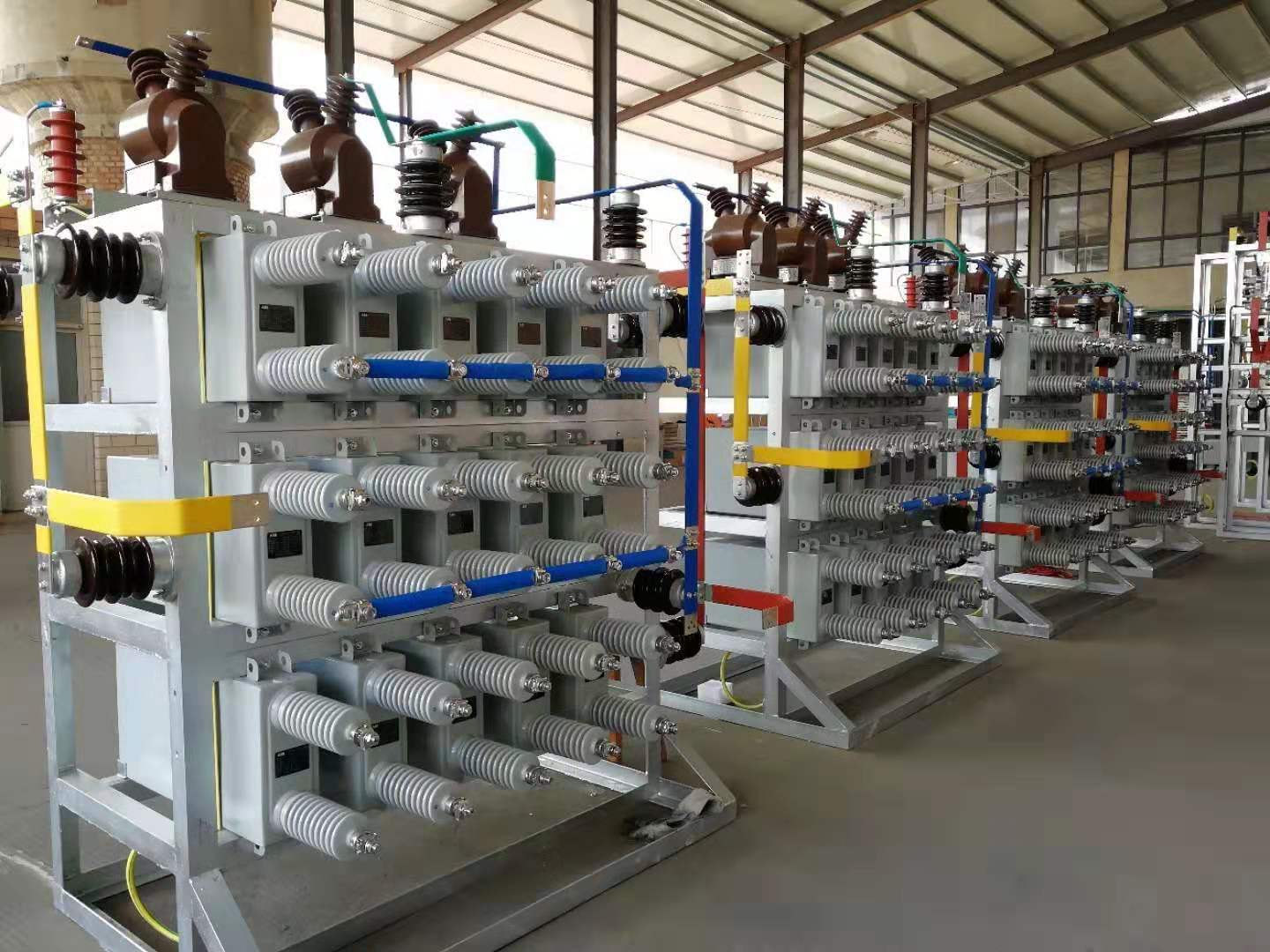

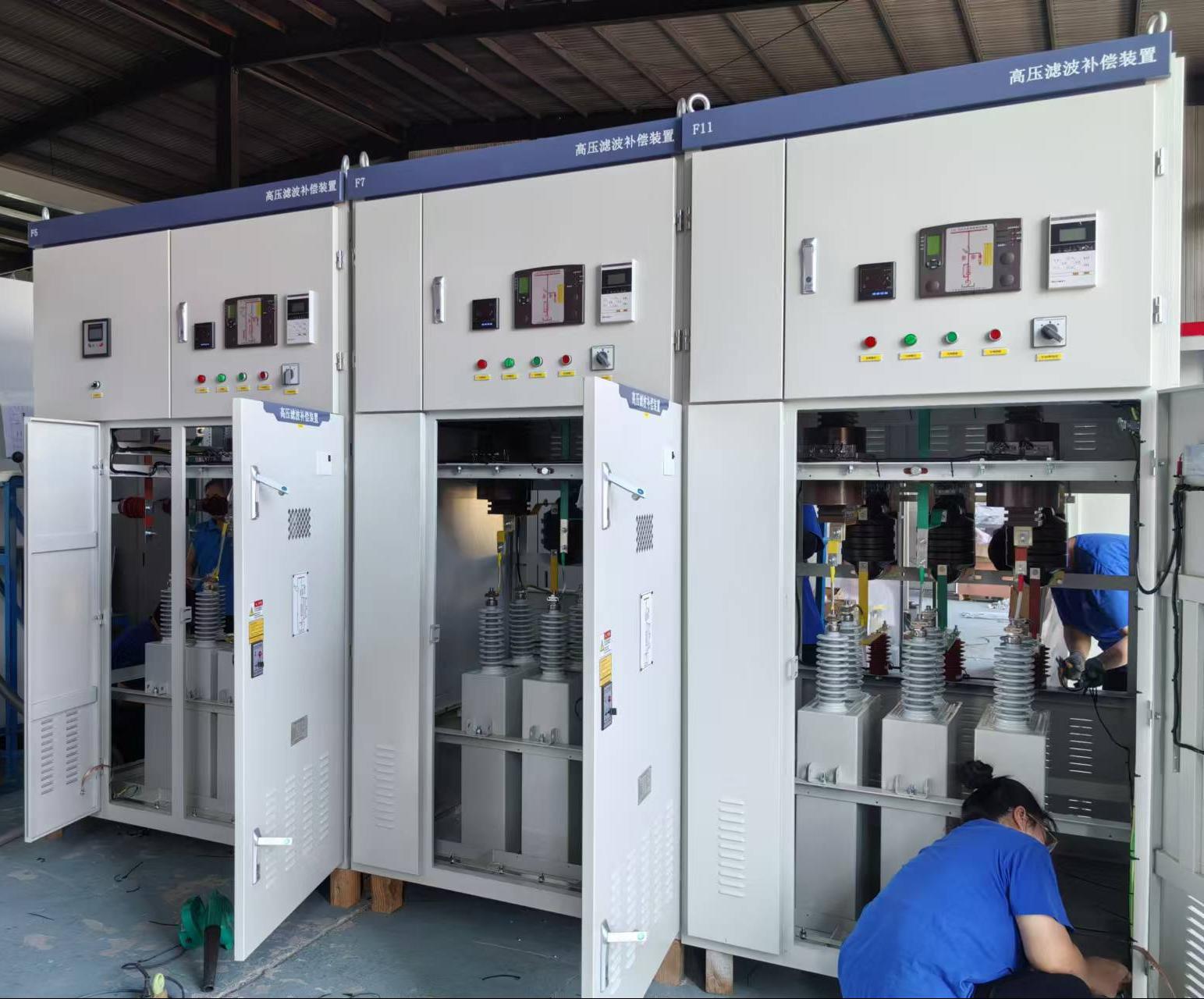

本装置主要由开关组件、滤波电容器、滤波电抗器、电阻器、放电线圈、氧化锌避雷器等组成，根据用户需要做成柜式或围栏式，滤波器除起滤波作用外，还兼起无功补偿作用。LC滤波器主要有单调谐滤波器、高通滤波器、C型滤波器等，实际运用中根据谐波电流的分布及大小，以及无功需求情况设计成几组滤波器，每一组滤波器对应某一次谐波呈低阻抗，高通滤波器对截止频率以上的谐波均呈低阻抗，C型滤波器具有调谐频带宽、损耗低的特点。按主接线及柜体结构设置五防电气闭锁及机械闭锁，防止误操作。

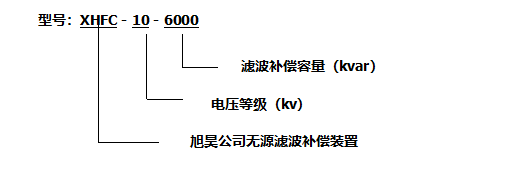

              型号说明：XHFC   XH-FC    FC
