XHNBF零线过电流滤除器

LED显示屏、广告牌、数控中心、变频空调、计算机等节电设备属于单相整流负载，会产生高次谐波电流，当相线的电流达到额定负荷时，零线上会产生过量的谐波电流，零线电流会出现双倍于相电流的过流。

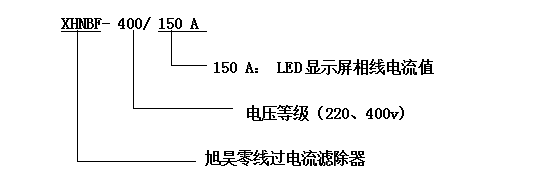

一、型号说明：

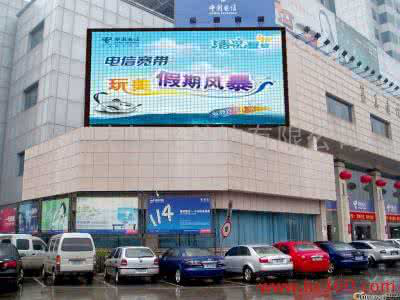

二、LED显示屏、照明设备存在的问题

１、LED设备零线电流过大，零线电流达到相线电流的两倍左右。

2、LED设备屏零线电缆严重发热，电缆噪声大，明显存在电气火灾隐患。

3、LED设备上级开关漏电断路器出现跳闸现象。

三、LED设备零线电流比相线电流大的原因

LED设备采用可控硅开关电源，会产生大量的3次谐波零序电流， 3次谐波电流在零线叠加。使LED显示屏零线电流比相线电流大，大约是两倍左右。

四、产品设计原理

1、设计原理：旭昊电力生产的LED专用零线电流滤除器（XHNBF系列）根据谐波特性，通过检测计算，在器件内部制造出大小相等/方向相反的磁通量进行抵消，从而滤除3次谐波电流。

2、达到效果：能减少LED显示屏零线80%以上的谐波电流，使零线电流降低50%以下。使电缆安全运行，避免电缆电线发烫，减小火灾隐患。

降低电能损耗；不用再使用大型号电缆，降低一次投资。

五、主要功能及特点

1、有效滤除零线上谐波电流，降低因零线电流过大带来的电气火灾隐患；

2、可以减小相线电流，具有节能的效果；

3、降低一次投资，不用再使用大型号电缆；

4、结构简单，安装方便，运行稳定，减小电磁干扰。

旭昊电力生产的LED专用零线电流滤除器（XHNBF系列），通过多年多用户验证，效果显著，价格适中，性能优越，是解决 LED 设备造成的零线电流过大有效产品。

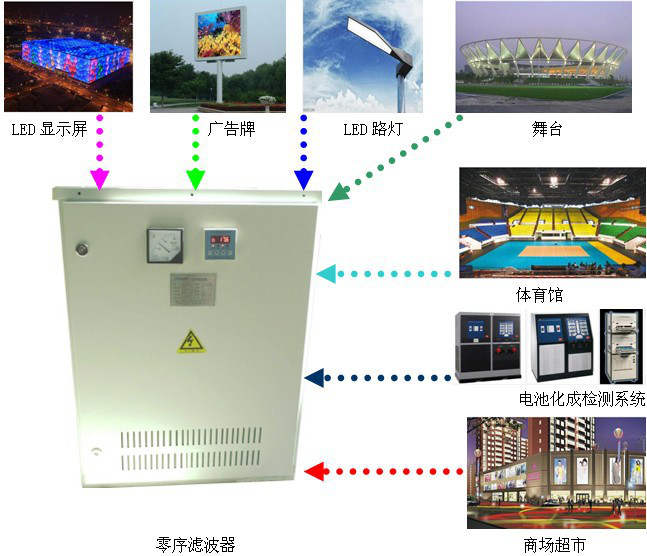

六、应用范围：

本产品广泛应用于包含大量非线性负荷的场所，主要包括：

1. 医院、车站、机场、商场：LED显示屏、LED灯、户外广告屏，广告牌、夜景观显示屏、医疗设备等；

        2.交通指挥中心、科研楼、通信中心、写字楼、办公楼、金融机构：大量的信息处理设备、服务器、UPS电源等
