一、XHAPF技术优势
1、卓越的滤波性能
l 可以滤除2~51次谐波，谐波滤除率>97%；
l 微妙级瞬时响应速度，全响应时间＜5ms
l 模块化设计，系统稳定，可承受-40%~+20%电压波动
l 三电平逆变电路快速FFT及瞬时无功两种算法模式
l 全面补偿方案，可实现有源滤波、无功补偿、三相不平衡电流补偿按需分配；
2、灵活的组合应用方案
l 产品模块、整机两种产品模式，适应现场环境；
l 单机容量覆盖25~700A全系列；
l 各模块可独立运行，并可以在线扩容；
l 三相三线、三相四线兼容，适应多种环境；
l CT安装在负载侧、电源侧均可.
3、完善的保护性能
l 设备设外部短路保护，过、欠电压保护，相序保护等；
l 设备内部故障保护，包括短路保护、IGBT过热保护等，软硬件限流保护；
l 具有谐振躲避功能；
4、核心硬件高端
4.1德国英飞凌IGBT模块
l 高集成三电平（3DSP+CPLD）模块
l 电压应力低，可靠性高
l 导通损耗和开关损耗小
4.2 TI控制芯片
l 具有双核32为CPU+2CLA,高端TMS控制芯片，控制精度高
l 具有超强运算和高精度采样能力
l 全功能液晶监控系统，并具PC端增强软件
二、 XH-APF滤波原理
有源电力滤波器(APF:Active Power Filter)是一种动态抑制谐波、补偿无功的线性电子装置。核心是通过IGBT逆变器，提供与系统中谐波大小相等相位相反的补偿电流，反向注入供配电系统中，将相应谐波电流抵消掉。电网中只留有纯粹的基波电流，从而实现滤波的功能。
旭昊有源电力滤波器XHAPF采用并联的方式,通过实时检测负载，采用先进的电流分解算法与控制算法，实现实时的谐波、无功、不平衡补偿，并规避传统LC补偿谐振的风险。是高性能先进的电能质量治理装置。
三、XH-APF型号说明
四、有源电力滤波器产品布置图：
400A有源电力滤波补偿柜
五、旭昊有源电力滤波器主要技术参数
|
产品型号 |
XH-APF-50A |
XH-APF-75A |
XH-APF-100A |
XH-APF-200A |
XH-APF-300A |
XH-APF-500A |
||||
|
基本 参数 |
补偿容量 |
50A |
75A |
100A |
200A |
300A |
500A |
|||
|
电气接线 |
三相三线/三相四线 |
|||||||||
|
支持电压等级 |
380V~690V |
|||||||||
|
输入电压范围 （V） |
380V/690V -40%~+20%（三相电压） |
|||||||||
|
输入频率范围 (Hz) |
50/60HZ +/-5% |
|||||||||
|
尺寸（mm,宽×高×深） |
500*205*600 |
500*245*600 |
500*245*600 |
800*2200*1000 |
800*2200*1000 |
800*2200*1000 |
||||
|
多机并联 |
不限 |
|||||||||
|
净重(Kg) |
30 |
33 |
38 |
400 |
450 |
500 |
||||
|
安装方式 |
壁挂/机架 |
立柜 |
||||||||
|
噪声(dB) |
<54 |
<56 |
<58 |
<60 |
<65 |
<70 |
||||
|
冷却方式 |
智能风冷75L/Sec |
智能风冷150L/Sec |
智能风冷300L/Sec |
智能风冷600L/Sec |
智能风冷900L/Sec |
智能风冷1500L/Sec |
||||
|
运行温度 |
-10℃~+60℃ |
|||||||||
|
储存温度 |
-40℃-+70℃ |
|||||||||
|
户内空气相对湿度 |
≤95%（无凝露） |
|||||||||
|
海拔高度 |
2000m，根据国际GB/T3859.2每增加100m，功率降低1% |
|||||||||
|
防护等级 |
IP20,其余IP等级可定制 |
|||||||||
|
MTBF（无故障时间） |
≥10万小时 |
|||||||||
|
CT接线方式 |
支持源侧、负载侧 |
|||||||||
|
关键 指标 |
滤波范围 |
2～51次，并且2～51次同时进行 |
||||||||
|
特定谐波次数补偿 |
2～51次任意选择，在液晶监控及后台软件监控均可实现 |
|||||||||
|
开关频率 |
平均20KHz |
|||||||||
|
控制方法 |
快速傅立叶变换FFT和瞬时无功 |
|||||||||
|
拓扑结构 |
三电平逆变 |
|||||||||
|
整机效率 |
≥97% |
|||||||||
|
响应时间 |
快速响应≤300us,全响应≤10ms |
|||||||||
|
无功补偿 |
有 |
|||||||||
|
补偿三相不平衡负载 |
有 |
|||||||||
|
过载保护 |
自动限流在100%额定输出 |
|||||||||
|
扩展 功能 |
人机界面 |
LED显示屏，显示实时数据、谐波波形曲线、具有参数设置、记录查询功能。 |
||||||||
|
通讯协议 |
以太网、RS485；Modbus/电总协议；干接点 |
|||||||||
|
PC端软件 |
所有参数设置交互 |
|||||||||
|
故障记录 |
500条 |
|||||||||
六、有源电力滤波器应用案例：
1、治理前后数据对比：
应用案例：
某金属合金公司中频炉冶炼，XH-APF设备投入前：
1、谐波电流超标严重，电流畸变率最高达到32.81%；
2、功率因数为0.92。
XHAPF有源滤波器设备投入后：
1、谐波电流降低至10.44%；
2、功率因数提高到0.97；
现场测试数据如下：
图1投入前波形图 图2投入有源滤波后波形图
图3投入前谐波电流畸变率32.81% 图3投入后谐波电流畸变率10.44%
设备现场图片：
七、有源电力滤波器设计选型

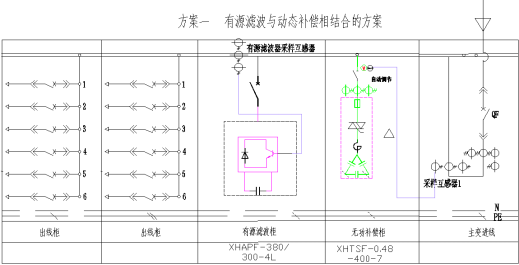

1. XH-APF有源电力滤波器与动态补偿结合集中治理方案

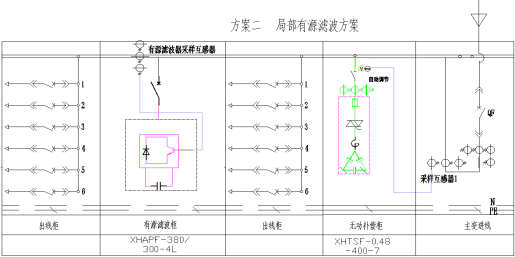

2. XH-APF有源电力滤波器局部治理方案

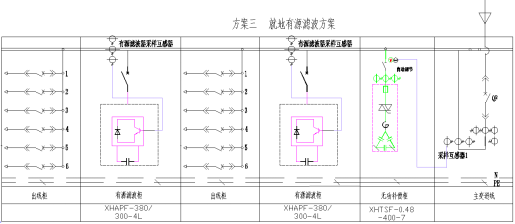

3. XH-APF有源电力滤波器就地治理方案
八、XH-APF快速选型表
|
变压器容量 |
有源滤波容量及数量 |
有源滤波容量及数量 |
结构形式 |
尺寸 |
|
250/315 |
XH-APF-380V-50/4L |
XH-APF-380V-75/4L |
模块 |
500*205*600 |
|
400 |
XH-APF-380V-50/4L |
XH-APF-380V-100/4L |
模块 |
500*245*600 |
|
500 |
XH-APF-380V-75/4L |
XH-APF-380V-100/4L |
模块 |
500*245*600 |
|
630 |
XH-APF-380V-100/4L |
XH-APF-380V-150/4L |
模块/ 柜式 |
800*1000*2200 |
|
800 |
XH-APF-380V-100/4L |
XH-APF-380V-150/4L |
模块/柜式 |
800*1000*2200 |
|
1000 |
XH-APF-380V-100/4L |
XH-APF-380V-200/4L |
模块/柜式 |
800*1000*2200 |
|
1250 |
XH-APF-380V-150/4L |
XH-APF-380V-250/4L |
柜式 |
800*1000*2200 |
|
1600 |
XH-APF-380V-200/4L |
XH-APF-380V-300/4L |
柜式 |
800*1000*2200 |
|
2000 |
XH-APF-380V-250/4L |
XH-APF-380V-400/4L |
柜式 |
800*1000*2200 |
|
2500 |
XH-APF-380V-300/4L |
XH-APF-380V-500/4L |
柜式 |
1000*1000*2200 |
|
适用范围 |
医院、学校、办公楼、酒店、数据中心、剧场、体育场等单相负载较多的场所 |
化工、制药、纺织、机械、造纸、汽车、港口、通信等工业谐波污染较重的场所 |
|
|
2、应用行业
医院、学校、办公楼、酒店、通信、电子、数据中心、剧场、体育场、化工、制药、汽车、港口、冶金、铸造等
型号说明：XHAPF XH-APF
