柱上高压无功补偿装置TBBZ

产品简介：

该装置广泛应用于10KV户外线路就地无功补偿，可实时监测高压线路的电压、电流、无功及功率因数等电网参数，并根据这些参数对高压电网进行动态监测补偿，对提高线路功率因数及电压，减少线损，改善电网供电质量起到重要作用。

产品型号：

主要特点：

1、该装置保护齐全，具有完善的过压、欠压、谐波、过流、电流平衡等保护功能。

2、采用专用投切电容真空接触器作为投切开关，可实现多级自动投切，使线路补偿效果更好。

3、通过GPRS远程无线通讯方式实现远距离采集数据及控制，采用高可靠的微处理器及控制技术，实现补偿系统的自动控制、数据统计和存储的功能。

4、采用开启式电流测量互感器，使用安装方便、可靠性高、耐老化、抗雷击、寿命长。

5、本装置选用BFM或BAM全膜高压并联电容器，电容器内装有放电电阻和熔丝，熔丝可切除故障元件，延长电容器的使用寿命。

技术参数：

1、工频主回路耐压测试：42Kv/lmin，二次回路耐压测试： 2.5Kv/lmin，雷电冲击耐压测试（峰值）：75Kv；

2、真空接触器寿命： 20万次工频；

3、控制器电压测量精度：0.5%电流测量精度，1%保护电流测量精度，5%控制输出，1—4组无源开关量，通讯接口：RS232 ，RS485；

 工作原理：

系统主要由电容器、控制器单元、真空接触器、电压互感器和电流互感器、避雷器、户外跌落式熔断器等组成。控制器根据电压互感器和电流互感器采集的实时数据进行分析和判断，发出实时控制命令；真空接触器收到控制指令，即实施投切动作，完成电容器的通断控制。户外跌落式熔断器对装置进行短路保护，杜绝故障对装置和线路造成损害。

  应用领域：

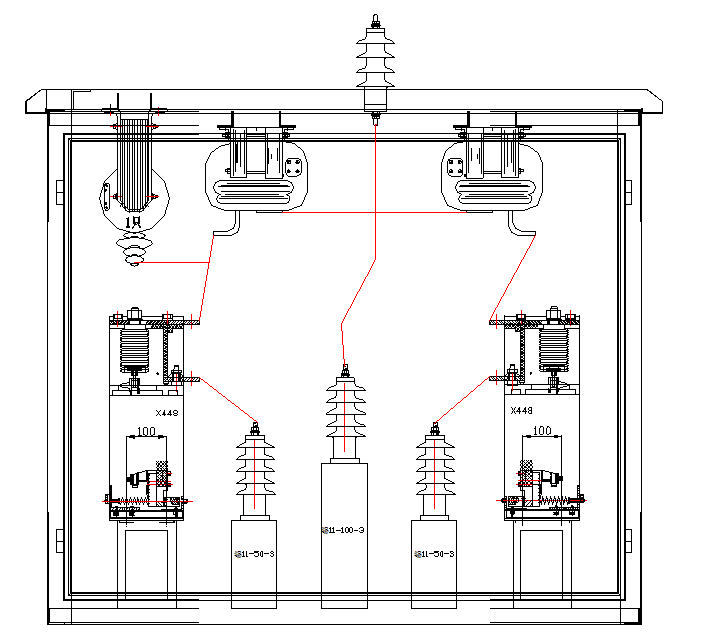

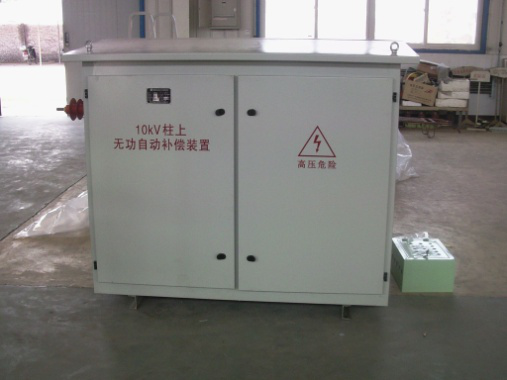

                                        产品示意图

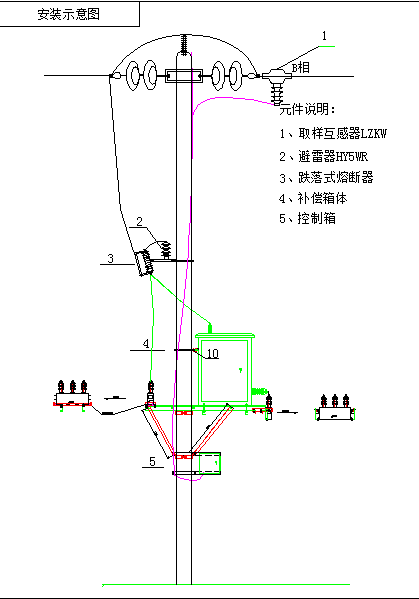

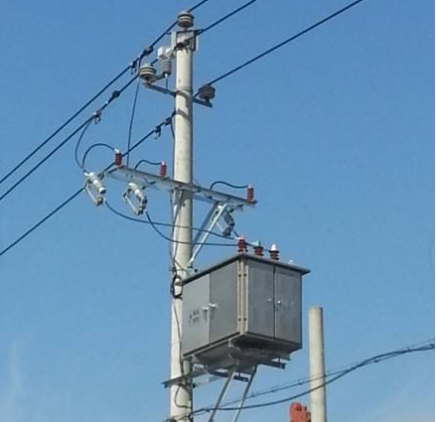

                           安装示意图
