XH-SVG低压动态无功补偿装置

XH-SVG静止型动态无功补偿及三相不平衡装置：是一种用于动态补偿无功功率、治理配网三相不平衡的新型电力电子装置，利用先进控制算法分离出不平衡电流的正负零序及无功功率，通过触发功率器件IGBT，使逆变器发出与之相反的抵消电流，达到补偿无功及消除不平衡的作用。

电能质量对变压器的影响

1、无功及三相不平衡易增加配电变压器、线路的电能损耗、效率降低；

2、无功及三相不平衡易导致线路压降、末端低电压，影响用户生产生活用电；

3、无功及三相不平衡易降低电动机效率；

4、三相不平衡易导致用电设备的运行安全；

5、三相不平衡运行时产生零序电流、使变压器局部发热；

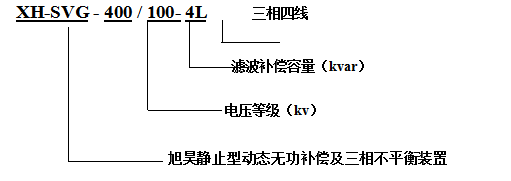

产品型号：

工作原理：

无功补偿和谐波治理的原理是：DSP控制实时检测负载电流，计算分析得到负载电流的无功电流数据，无功电流作为控制器的参考值，控制器实时驱动IGBT产生满足要求的无功补偿电流（容性或感性），最终实现动态无功补偿目的。

三相不平衡补偿的原理是：通过DSP控制实时检测负载电流，分析负载电流是否处于不平衡状态，采用先进的控制算法分理处不平衡电流的正序分量、负序分量、零序分量，然后通过实时驱动IGBT、STUR发出与负序分量和零序分量反向的电流，使电网达到三相平衡的状态。

电压支撑原理：对于三相负载不平衡导致某相电压过高，另一相末端电压低的台区，装置根据采集数据发出与负载反向电流，最后电网两侧电流达到三相平衡状态，平衡支撑电网电压。

专门治理：

对于电压谐波、电压闪变、无功补偿容量不足等多种因素导致“低电压”问题，出口电流不平衡度超过15%、负载率大于60%，并且通过管理措施难于调整的配变台区，可配置XH-SVG型静止型动态无功补偿及三相不平衡装置。

技术优势：

采用IGBT电力电子器件和数字信号处理技术，实时补偿，响应时间小于10ms，不会出现谐波污染；

支持手机APP、PC远程操控，GPRS远程监控，节省人力成本；数据存储长达6个月；

具有零序、负序补偿、无功补偿，一机多用；

来电、停电电自动启停，自动调整补偿容量、无需人工；

具有过流、过压、欠压、过温、防雷等多种保护功能、确保系统运行安全可靠；

模块化设计、体积小重量轻、安装便于组合、安装维修方便；

单模块独立风道设计，可有效隔绝环境粉尘吸附、提高散热效率。

技术参数

按变压器容量的20%核算，具体按用户要求核算；

不平衡目标值为3%以内；

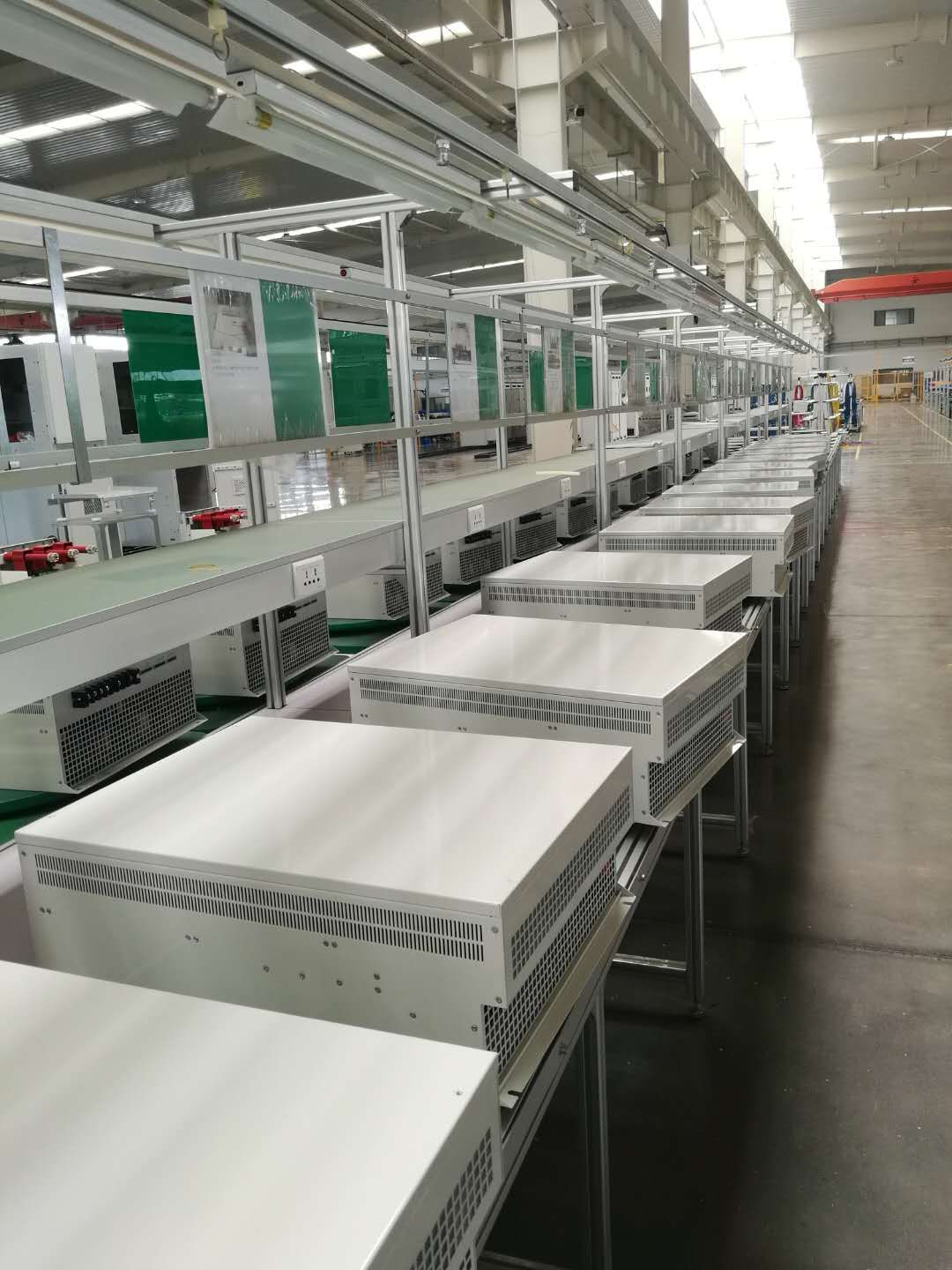

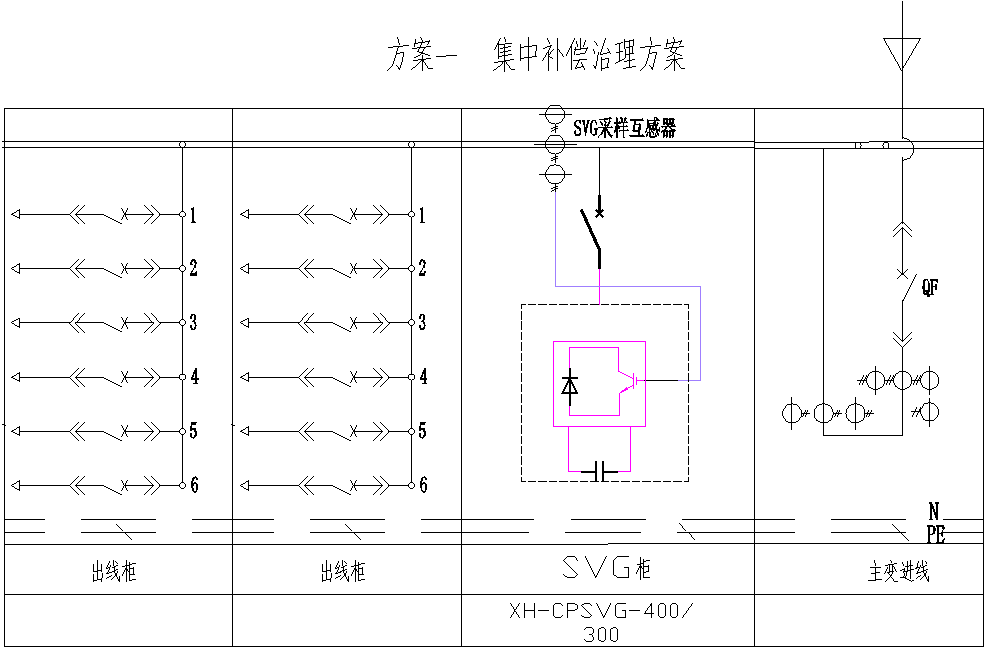

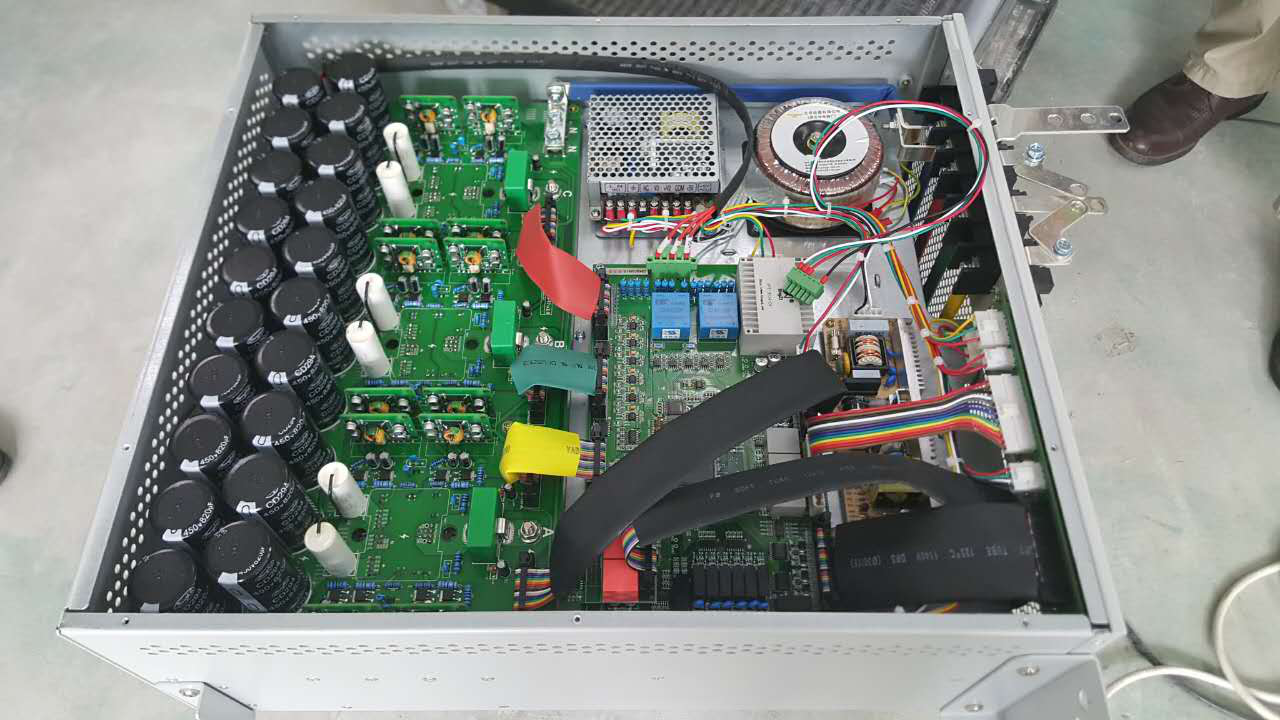

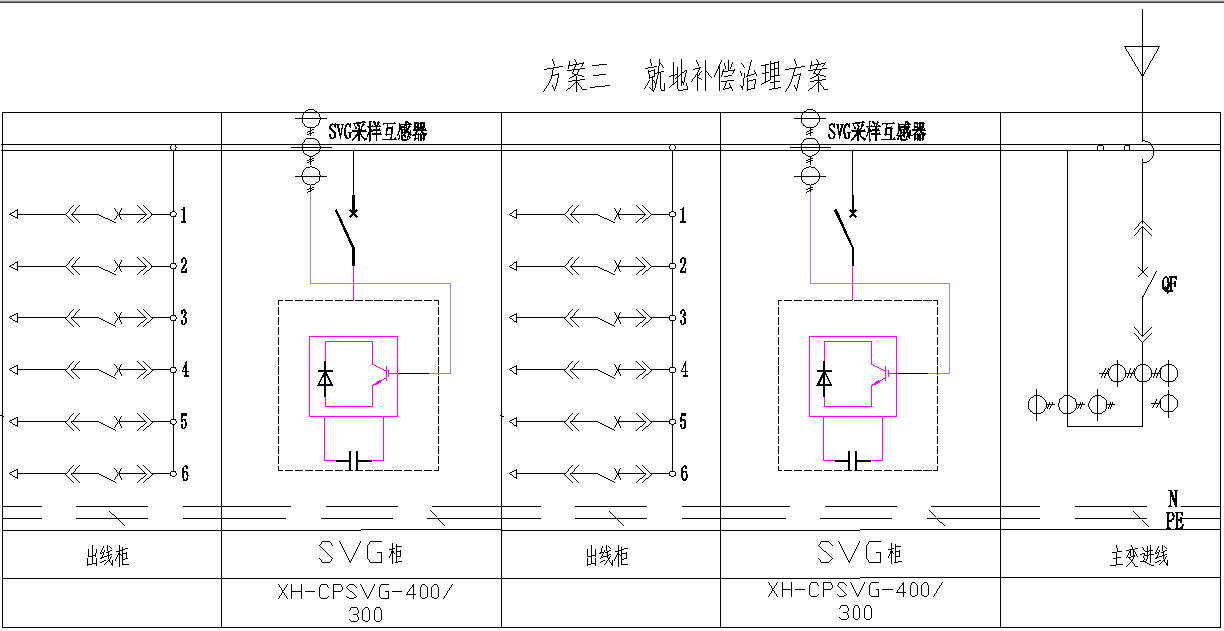

设计选型图：
